供應便攜式齒輪周節檢查儀
使用微信掃描二維碼分享朋友圈，成交更快更簡單！

更新時間：2023-03-15 信息編號：0e260ht3ad3663

￥4500	1-9件
￥4200	≥ 10件

價格：
4500.00 元
產地：
河北泊頭
材質：
復合材質
關鍵詞：
周節儀,齒輪檢查儀,齒距儀,便攜式齒輪儀

梁秀輝

13784701165

微信在線

獲取報價在線咨詢

舉報

詳情介紹

供應便攜式齒輪周節檢查儀

產品別名	齒輪周節儀,周節儀,周節檢查儀,齒輪齒距儀	面向地區	全國	產地	河北泊頭
材質	復合材質	測量范圍	齒距偏差

齒輪周節是齒輪分度圓上兩相臨齒同側齒間的弧長。檢驗齒輪周節的儀器應用用來測定分度圓附近的周節差。儀器工作時以齒頂圓為定位基準，用相對法測量，測量時，儀器的測量爪應接觸在齒輪分度圓上（或齒高中部），兩相臨對應齒廓上。以任何一個周節調整儀器對零，然后沿整個齒圈依次測量其它周節與1個作為基準的周節比較后的差值，進行數據處理，便可齒輪的周節積累誤差和周節偏差。
三、儀器工作技術特性：
1.被測齒輪摸數范圍2-16mm2.儀器指示表的示值0.001mm3.儀器示值誤差在千分表任意0.1mm范圍內允差±.00.003mm。在千分表全行程內不大于±0.01mm。
四、儀器成套性：1.儀器。 2.千分表。 3、支腳。4.內六角板頭。5、斷面定位板。6.千分表球形測量頭。
五、儀器結構概述：
儀器結構如圖二所示。活動量爪（10）通過杠桿臂將測量位移傳遞至千分表（3），根據被測齒輪模數，可將固定量爪（9）沿底板（14）的導槽調整到相應模數刻線位置，并用鎖緊螺釘（18）固定，定位桿（6）、（18）、（12）用作齒頂圓定位，同樣可在底板導槽內移動，并用鎖緊螺釘（2）（4）（5）固定，定位桿（8）可繞其軸線轉動，以適應不同齒寬的齒輪定位需要。端面定位桿（16）可在測量時在齒輪端面定位用，以被測截面在同一截面內，支腳（1）可作儀器座架。當儀器放置在平板上時，可對齒輪進行測量。千分表球形測量頭（15）在測薄齒輪時作齒頂圓定位時用，內六角螺釘（11）用于固緊或松開千分表。

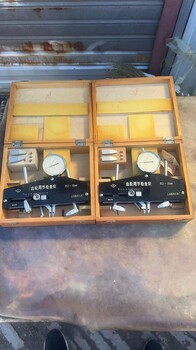

六、齒輪周節檢查儀一般采用精裝木盒包裝</a>
