一、產品簡介：

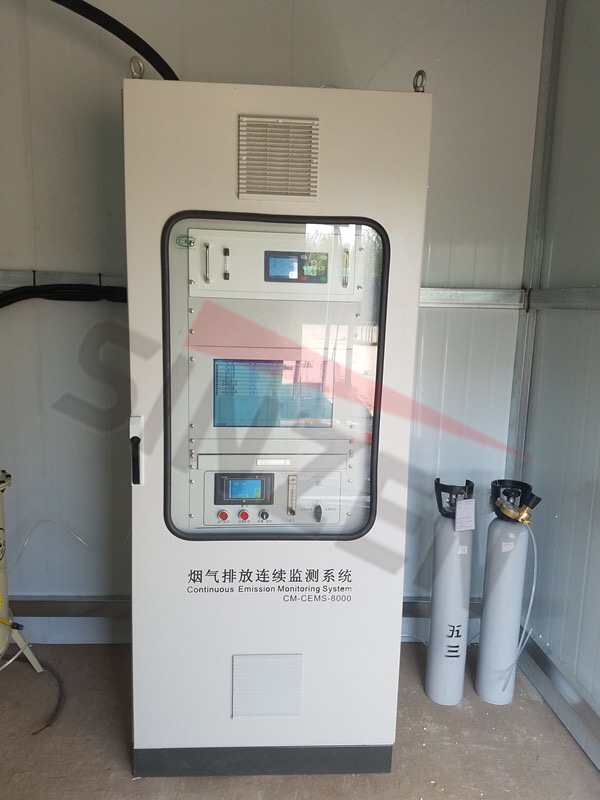

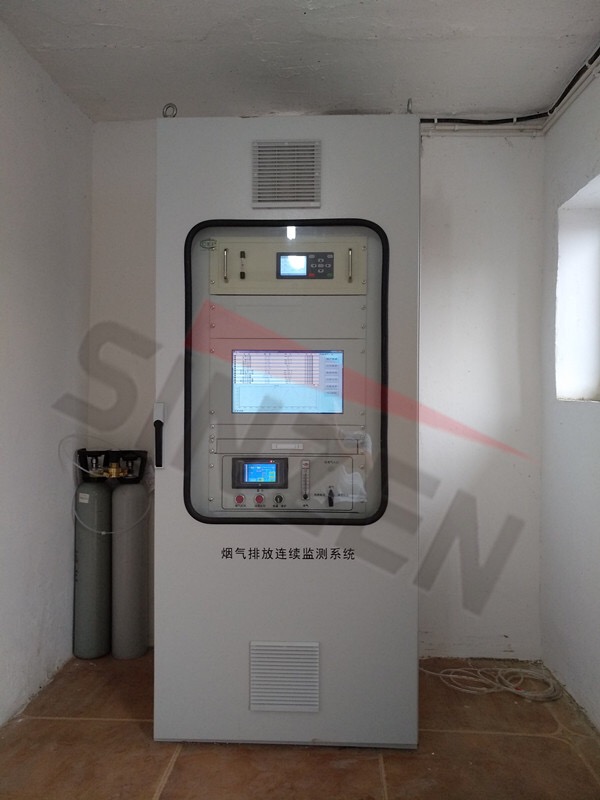

        TK-1000型煙氣在線監測系統（以下簡稱裝置），是為環境惡劣的工況條件設計制造的煙氣監控裝置，整套裝置包括取樣探頭組件、預處理單元、分析單元、自動控制單元、儀器標定單元五部份。此裝置在吸收國外同類產品優點的基礎上，針對煙氣排放過程高粉塵、含硫化物等工況的特點進行設計。TK-1000型為組合分析柜式，具有如下特點：

1．1裝置結構布局按照系統成套要求，采用分析柜式（或分析間式）結構，完成“交鑰匙式工程設計”，不僅簡化了現場安裝調試，而且有力地增強了系統的可靠性。裝置的研制，緊密結合國內煙氣排放標準，并綜合國內外技術，在性、適用性、可靠性、安全性等方面達到了國內外同類裝置水平。

1．2采用借鑒hang空技術特制的不銹鋼纖維燒結微孔式取樣過濾器，取代傳統的陶瓷、碳化硅過濾器，具有強度高、過濾層薄（2mm）,透氣性好，再生能力強，過濾的特點，現場維護周期長。

1．3采用LG生產的可編程控制器（PLC），做為系統控制，完成裝置取樣管道和探頭自動吹掃、自動巡回采樣切換、部分故障自診斷等功能，提高了裝置自動化水平，具有現場抗干擾能力強，可靠性高，維護量小，編程靈活，操作簡便，并可完成常規系統難以完成的功能。

1．4采用進口的膜式抽氣泵，泵體和氣體接觸部分均采用防腐材料制成，具有防腐能力強，抽氣量大，可靠性高，使用壽命長，維護量小等特點。

1．5本裝置預處理采用特殊設計，采用分級過濾除塵，粗過濾與細過濾相結合的凈化方式，經現場長期運行表明，有效地解決了高粉塵，高濕度工況下，維護量大，在線連續運行率低的難題，延長了系統運行的時間。

1．6采用干法流程、脈沖清掃、電拌熱、程序控制等技術，具備自動進樣，連續運轉、控制聯鎖功能。

二、主要技術規范及適用范圍

2．1主要技術規范

2．1．1裝置正常工作條件

◆工況條件：

（1）煙氣含塵量：＜100g/Nm3;

（2）介質溫度：20～500℃；

（3）介質壓力：-10KPa～+10KPa;

（4）含水量：適用于飽和水氣；

◆氣候條件：

（1）環境溫度：5～45℃；

（2）環境相對濕度：20～85%；

（3）大氣壓力：70～106KPa；

（4）日光照射：無直接照射；

（5）空氣流速：直吹氣流＜3m/s;

◆環境條件：

（1）安裝現場無明顯振動；

（2）配置地線（接地電阻小于2Ω）；

（3）無揮發腐蝕性、爆炸性氣體；

（4）通風良好；

2．1．2現場公用設施

（1）電源：單相220V±10%；50HZ±10%；容量：5KVA；

（2）壓縮氮氣源：0.4MPa-0.6MPa;無油無水，耗氣量5立方米/h.

2．2主要技術性能指標

（1）測量組份及范圍：見各組份分析儀說明書；

（2）重復性： ±1%F.S；

（3）系統響應時間：T90＜40S(分析柜外取樣管＜20m)；

（4）過濾精度：＜0.1μm;

（5）輸出信號：4-20mA(可選)；

（6）報警設定：報警可在分析儀量程范圍內任意設定，具體可根據工況確定；

（7）正常維護周期：不小于120天。

2．3適用范圍；

該裝置適用于環境惡劣的工況條件，如高爐煙煤粉噴吹過程各監測點的CO、O2含量的自動分析監控，水泥廠煤粉噴吹過程各監測點的CO、O2含量的自動分析監控，電力電廠的煙氣中的SO2、O2、粉塵、流速、溫度、壓力、排放監控等，從而確保生產過程的控制污染提供依據，該裝制為多點連續測量。
