一、新標準水泥膠砂攪拌機 振實臺 水泥凈漿攪拌機概述

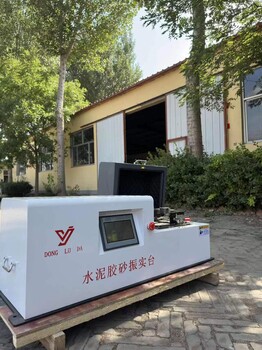

ZS-20H水泥膠砂振實臺是本公司自主研發、制造的新一代機電一體化產品。外表采用靜電噴涂、封閉式設計、既美觀又簡約。適用于水泥強度檢驗所用試樣的制備。
本設備按照新標準JC/T682（2022年新標準）以及《水泥膠砂強度檢驗方法（ISO法）》GB/T 17671-2021設計制造。
產品特點：
1.?整機封閉，透明防護罩設計，可以觀察內部試驗情況。
2.?整機多處減震設計。
3.?5寸彩色液晶顯示，測控系統在整機集成安裝，操作更便捷。
二、新標準水泥膠砂攪拌機 振實臺 水泥凈漿攪拌機技術數據
1、振動部分總重量：20kg±0.5kg
2、振幅(落距)：15mm±0.3mm
3、振動頻率：60次/60秒±2秒
4、電動機型號：90TDY4
5、電動機轉速：60轉/分
6、電動機功率：70W，電壓：AC220V
7、臺盤中心至臂桿軸中心距離：800 ±1mm
8、兩臂桿的總重量：2.25kg±0.25kg
9、臺盤中心至滾輪和凸輪軸線的水平距離：100mm±1mm
10、止動器的工作面與臺盤及兩根桿平行，凸臺的工作面球面半徑：R=75mm±1mm
11、外形尺寸：1200*530*475mm
12、重量：120kg
三、新標準水泥膠砂攪拌機 振實臺 水泥凈漿攪拌機工作原理及示意圖
該儀器主要由振動部件，機架部件和接近開關程控系統組成，工作時由永磁同步電動機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，而產生振動使水泥膠砂在力的作用下振實，該儀器采用接近開關計數自動控制，60次后自動停止，使用方便，計數準確。
四、新標準水泥膠砂攪拌機 振實臺 水泥凈漿攪拌機安裝
振實臺的正確安裝對試件的制作和試驗結果至關重要，安裝時請按以下步驟進行。
1、?按標準GB/T17671中的4.2.要求、振實臺安裝在高度約400mm的混凝土基座上。混凝土體積約為0.25m3、重約600kg。
2、?機器調平固定后，注意機體應有良好的用電安全接地。
3、?將振實臺用地腳螺釘固定在基座上，安裝后成水平狀態，校準水平面1000mm±1mm。安裝后的臺盤與臂桿呈水平狀態。在整個安裝過程中，振實臺搬動時呈水平狀態，不得有直立或側翻現象。
4、?待水泥膠砂凝結硬化后擰緊地腳螺釘，注意擰緊力應基本一致，防止設備變形，然后將“示意圖”所示中臺面抬起，凸頭與定位套不應有卡阻現象，若發現有卡阻現象，一般是水平未校準、應尋找原因后校準。
五、新標準水泥膠砂攪拌機 振實臺 水泥凈漿攪拌機使用與維護
???操作使用
1、?操作前應檢查各運動部件是否運動自如，電控部分是否正常，加注潤滑油后開機空轉，檢查一切正常方可使用。
?“啟動”鍵：?jiǎn)?dòng)試驗。
注：?jiǎn)?dòng)試驗后再次按下“啟動”鍵可暫停試驗，再一次按下則繼續試驗。
“停止”鍵：結束試驗。
