2.13測量功能：
2D、2.5D元素測量：點、線、圓、圓弧、橢圓、距離、角度、矩形、O形環、槽型、開云線、閉云線、深度、高度、 平行度、垂直度、傾斜度、同心度、對稱度
3D元素測量：球體、圓柱體、圓錐等三維元素測量
組合元素測量：兩點距離、兩線距離、點到線距離、點到圓距離、線到圓距離、圓心距、兩線交點、組合角度、 角平分線、兩線中線、三點組合圓、線圓切點
2.14傳動結構：
X、Y軸傳動部分采用進口無牙光桿，移動順暢快捷、無間隙、跳動和回彈誤差
Z軸傳動采用雙導軌升降臺結構，確保Z軸上下調焦過程中無偏擺、跳動現象
研磨級臺灣絲桿，讓Z軸可實現μ級的調焦
高等級的合金銅螺母極度耐磨，長久使用Z軸無掉焦現象，確保二次調焦精度
2.15數據系統：采用高分辨率光柵尺，確保三軸線性精度，X、Y、Z光學尺分辨率：0.001mm
2.16工作臺：
三層工作臺設計，高強度航空鋁合金材料，進過特殊的處理工藝，使材料內部和表面具備了的硬度和穩定性
長久的自然時效過程，使工作臺消除了內應力的變化，物理特性非常穩定
2.17玻璃臺：采用德國進口原片玻璃，微浮法工藝制造，經過精密研磨，具有的平面度和透光率
2.18底座立柱：底座和立柱采用天然花崗巖，00級研磨處理，物理特性穩定，無內應力變化，使三軸具有相同的溫度特性和 膨脹系數，儀器精度的長久性，可靠性和穩定性。

2D測量功能
二維元素測量： 點、線、圓、圓弧、橢圓、距離、角度、 矩形、O形環、槽型、開云線、閉云線。組合元素測量： 兩點距離、兩線距離、點到線距離、點到圓距離、線到圓距離、圓心距、兩線交點、組合角度、角平分線、兩線中線、三點組合圓、線圓切點。
框選功能
在影像區拉出一個矩形框，框內所有圖形和測量數據瞬間生成，測量形狀單一、排列規則的工件，節省了大量測量時間。
2. 5D、3D測量功能
2. 5D影像測量功能： 通過兩次調焦，參照對焦指示圖，確定佳的清晰位置，軟件便會自動運算出兩面的高度差。3D探針測量： 通過探針進行接觸式測量 ，對高度、深度、平面距、空間距、圓柱、圓錐、球體等三維尺寸進行測量。
數據標注功能
用戶可標注直徑、半徑、距離、角度，影像與圖形同步標注。
圖紙比對功能
用戶可將AUTO CAD工件檔案以DXF格式輸入測量軟件，便可輕松實現影像與圖紙的直觀比對。
掃描功能
通用戶只需按Enter鍵便可將當前的影像掃描，軟件會自動生成工件的輪廓掃描圖。
地圖功能
用戶設置工件的起始范圍，移動工作臺采集，便可獲得一張完整的圖片，在地圖上進行尺寸標注，保存地圖，設置標注顏色。
自動捕捉功能
軟件自動捕捉影像中的圓、線、弧，迅速生成圖形和數據，降低人工采點的視覺誤差，簡單快捷，大大提升測量效率。
測量數據輸出功能
Word,Excel連接功能： 測量數據以文字、報表形式輸出。Auto CAD轉換功能： 已測量的數據圖形可實現與 AutoCAD相互轉換，并生成工件圖紙。SPC統計分析功能： 通過SPC把測量數據生成X-R、Xm-R控制圖，計算大、小值、平均值，標準差，Ca、Cp等參數。
調焦指示功能
影像測量中調焦的清晰度與光源調節的明暗，往往對測量誤差影響很大，僅憑人工判別、視覺差異較大，調焦指示功能可以為您提供佳的影像判別標準。

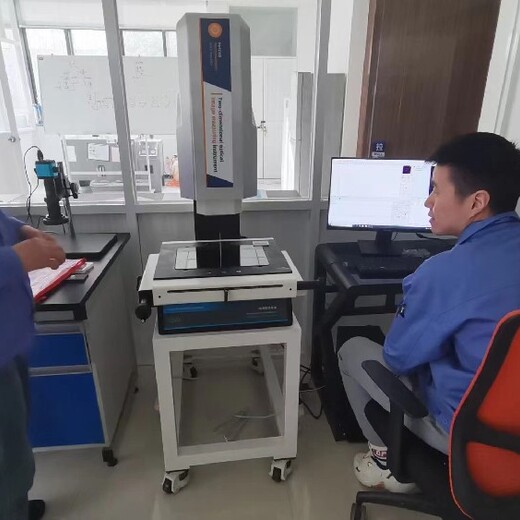

VMA手動影像儀
儀器特點：
◆ 精密的傳動裝備設計，實現快速移動；
◆ 花崗巖結構，框架穩定可靠；
◆ 自動聚焦，自動打光，自動尋邊；
◆ 可導入DXF文件進行快速檢測；
◆ 測量數據可導入Word、Excel、AutoCAD；
◆ 圖文并茂的報表輸出功能，輕松輸出檢測結果；
◆ 三軸精密交叉滾子導軌，機器精度及使用壽命；
◆ 高清晰度鏡頭和高分辨率CCD，實現產品高清晰度測量；
◆ 業界*的電子卡位鏡頭，軟件自動識別，輕松實現倍率切換。

龍門影像儀
簡要描述：
VMGU龍門影像儀專為大尺寸測量而設計，其Z大行程達2050×2550mm，適用于PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內的設計理念，以Z完善的設計和Z嚴格的生產流程控制，確保機臺的精度和穩定性。

龍門影像儀
儀器特點
◆ 采用龍門式機械主體結構，四軸CNC控制，滿足大行程測量需求；
◆ 天然花崗巖機臺，穩定性高，降低測量誤差；
◆ 自動化操作，可通過鼠標和手柄等單或協作控制；
◆ TZTEK自動變倍光學鏡頭，智能化調節倍率；
◆ 程控式6環8區環形表面光源，LED輪廓光源，256級可調亮度；
◆ 智能化自動對焦測高功能，同時可加裝接觸式測頭；
◆ 提供多種規格標準配置，并可根據要求進行個性化定制。

儀器特點
閃測，效率提升10倍以上；
采用雙遠心鏡頭，實現Φ80mm大視野測量；
大景深，可在不同高度范圍內實現一次性測量；
三軸全自動可編程測量，實現大行程測量；
可對工件多任務并行測量，提高測量效率；
1000萬像素圖像傳感器，分辨率高；
業內*坐標系配準功能，簡單易用；
精密花崗巖機臺，精度高，穩定性好；
可移動平臺結構，突破傳統閃測影像儀固定行程的局限；
三軸進口精密線性滑軌、精密傳動系統及CNC控制系統；
測量結果可輸出Word、Excel、CAD等格式；
配置了豐富的外部接口，可以定制集成到生產線，實現快速在線測量。
