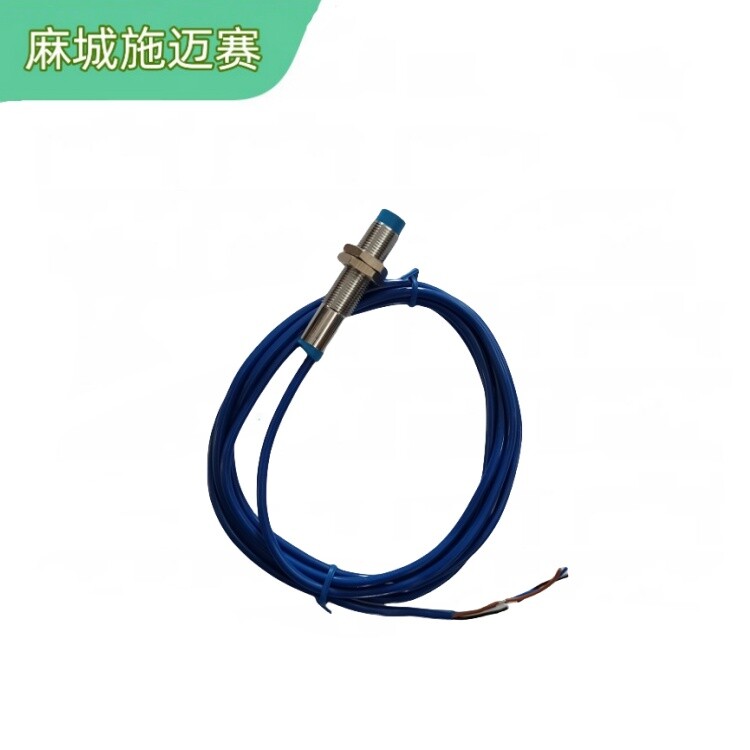

接近開關OKGYZBFF81LCQ320022、AC220V、Sn15mm、三芯線、常開點結構簡單、靈敏度高、分辨力高，能感受0.01μm甚至更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。

　　電感式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

　　接近開關OKGYZBFF81LCQ320022工作原理主要是利用金屬進行檢測，當開關接近到某一金屬物體時即發出感應信號。當金屬目標接近這一磁場不變成，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

　　特性數據的讀法

　　接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。

　　整體式，由檢測部分和控制部分組成，無運動部件。

　　非接觸檢測，避免了對傳感器自身和目標物的損壞。

　　無觸點輸出，操作壽命長。

　　接近開關OKGYZBFF81LCQ320022產品特點

　　1、放大電路一體式設計,

　　2、內部元件全部采用進口件,

　　3、高可在150℃的惡劣環境中應用,

　　4、使用壽命長、高可靠性,

　　5、浪涌,過載,逆極性保護功能,

　　6、防水等級:IP67,可在水中應用

　　7、安裝方式:埋入式,非埋入式,

　　（1）接近開關有兩線制和三線制之區別，兩線制接近開關工作電壓分為AC（交流）和DC（直流）電源，三線制接近開關又分為NPN型和PNP型，它們的接線方式是不同的。多凱公司還有四線制產品，四線制是在三線基礎上實現了常開（NO）+常閉（NC）雙信號端，為客戶減少庫存和成本。

　　（2）兩線制接近開關的接線方式比較簡單，接近開關與負載串聯后接到電源即可，DC電源產品需要區分紅（棕）線接電源正端、藍（黑）線接電源0V（負）端，AC電源產品則不需要。

　　（3）三線制或四線制接近開關的接線：棕色線（BN）接電源正（+）端；藍線線（BU）接電源0V（負）端；黑色線（BK）或者白色線（WH）為信號端，應連接負載。

　　（4）三線制或四線制負載接線是這樣的：除負載連接接近開關信號一端，對于NPN型接近開關，負載的另一端應接到電源正（+）端；對于PNP型接近開關，負載的另一端則應連接到電源0V（負）端。

　　（5）接近開關的負載可以是信號燈、小型繼電器線圈、可編程控制器PLC的數字量輸入模塊。

　　（6）用于可編程控制器PLC需要特別注意接到PLC數字輸入模塊的三線制或四線制接近開關的型式選擇。PLC數字信號輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本模式），此時一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流從輸入模塊流入（歐洲模式），此時，一定要選用PNP型接近開關。千萬不能選錯了喲！

　　（7）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余漏電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余漏電流之類不利因素的困擾，因此工作時更為穩定可靠。

　　靜電容量型接近傳感器的動作原理
