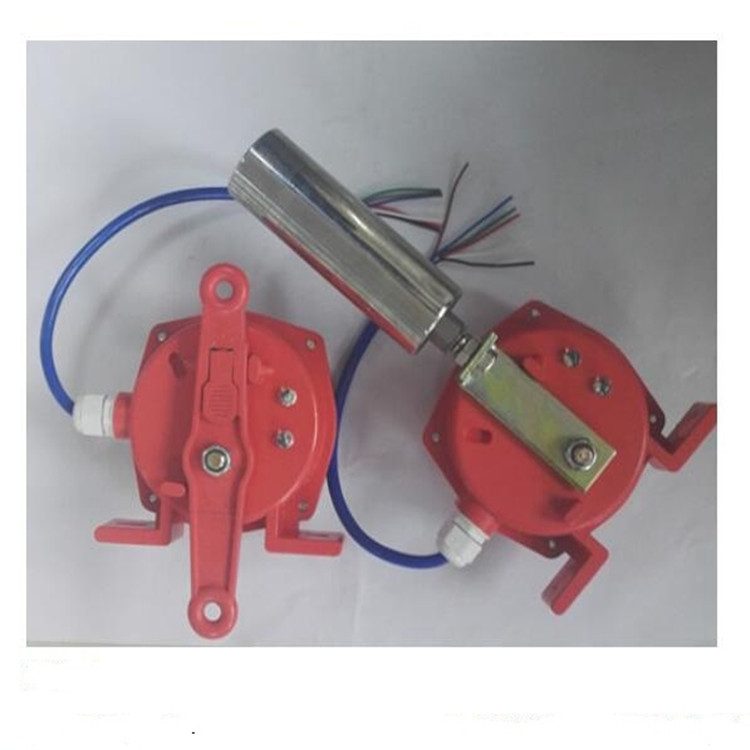

拉線開關TMS-KLTN23-II電壓220VAC是一種開關型傳感器（即無觸點行程開關）它即有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。

無觸點雙向拉繩開關正常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安全時，拉動繩索，繩索牽引使雙向拉板向左或向右轉動；連接在轉動軸尾部的檢測片也隨著雙向拉板向左或向右轉動而轉向光電偶合器方向，使其進入光電偶合器的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向控制系統發出報警信號或迫使運行中的電動機立即停車（現場聯鎖），保護人身及設備安全。

特點:

結構簡單實用、性能穩定可靠、防塵、防震、防潮

體積小、重量輕、壽命長、安裝方便，免維護

輸出信號既可與現場設備聯鎖使用，也可送達自動控制系統

電源適應性廣:24~480V

結構特征與工作原理:

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

1、堅固的鑄鋁外殼，防護等級為NEMA4，特殊的環境可選擇特殊的表面處理

2、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。所供產品密封性能良好,接點固化,外殼耐腐蝕

拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

鋼絲繩的檢修:

1、仔細檢查沿線鋼絲繩，確保無破損現象。

2、確保鋼絲繩兩端接口無松動。

3、鋼絲繩每3米處應有托環支撐。

4、鋼絲繩應松緊適宜，拉繩后，拉繩開關能可靠復位，如不符，需調整。

雙向拉繩開關有兩種類型，即自動復位型訊人工手動復位型，從安全考慮采用人工手動復位為好。在設備檢修、皮帶輸送機沿線維護等情況下，為防止出現意外，工 作人員會經常觸發拉繩開關以安全，當故障排除后，工作人員確定可以恢復正常運行時可手動復位開關，這時運輸系統恢復正常工作。

使用環境條件:

1、環境溫度:-40℃~60℃

2、相對濕度不大于85%

3、海撥高度不超過2000m

4、使用壽命:開關動作10萬次

5、絕緣電壓:AC1000試驗1分鐘。

本公司因為所有產品都是自己生產，雙向拉繩開關又名雙向拉線開關是我廠為輸送設備生產的一項主要產品，所以優良是*低的價格、*快的交貨、*優售后的服務，提供技術解決方案。本公司生產的雙向拉線開關/雙向拉繩開關外殼比一般廠家都要厚，并且防水防腐性能比較好，是輸送設備廠家*理想的選擇。
