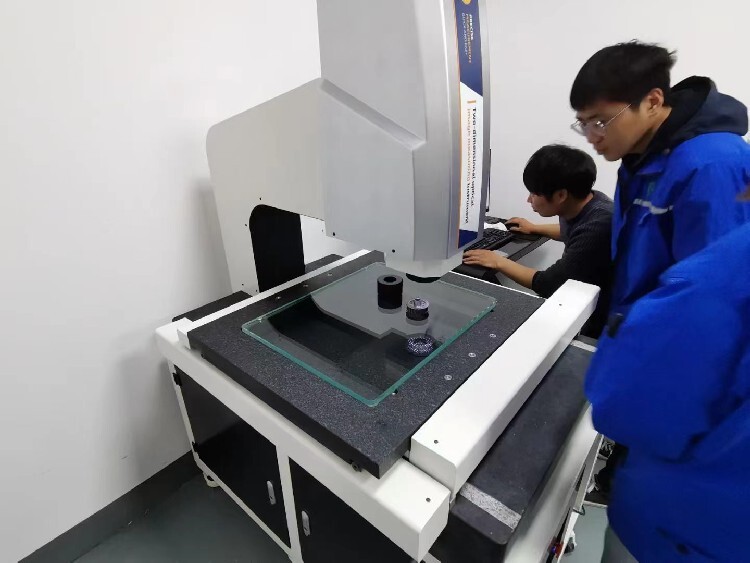

2.1測量范圍：X*Y*Z:500*400*200mm
2.2大理石臺面尺寸：710 x 610
2.3玻璃臺面尺寸：529 x 429
2.4儀器重量：380KG
2.5電源：110V(AC) ~220V(AC) 50HZ 總功率50W
2.6外形：1160 x 910 x 1020
2.7攝像系統：彩色1/3”康斯得攝像機 變焦物鏡倍率：0.7-4.5X
2.8分辨率：11.18-3.95 普密斯鏡頭
2.9變倍方式：手動
2.10工作距離：90 ± 2mm
2.11光源系統：節、光線細膩柔和，表面光成像明亮清晰，輪廓光采用平行光源，成像清晰、邊角分明，特別對軸類、圓弧類工件測量更加
2.12測量精度：X、Y軸精度：≤（3+LU200）μm

龍門影像儀
儀器特點
◆ 采用龍門式機械主體結構，四軸CNC控制，滿足大行程測量需求；
◆ 天然花崗巖機臺，穩定性高，降低測量誤差；
◆ 自動化操作，可通過鼠標和手柄等單或協作控制；
◆ TZTEK自動變倍光學鏡頭，智能化調節倍率；
◆ 程控式6環8區環形表面光源，LED輪廓光源，256級可調亮度；
◆ 智能化自動對焦測高功能，同時可加裝接觸式測頭；
◆ 提供多種規格標準配置，并可根據要求進行個性化定制。

儀器特點
閃測，效率提升10倍以上；
采用雙遠心鏡頭，實現Φ80mm大視野測量；
大景深，可在不同高度范圍內實現一次性測量；
三軸全自動可編程測量，實現大行程測量；
可對工件多任務并行測量，提高測量效率；
1000萬像素圖像傳感器，分辨率高；
業內*坐標系配準功能，簡單易用；
精密花崗巖機臺，精度高，穩定性好；
可移動平臺結構，突破傳統閃測影像儀固定行程的局限；
三軸進口精密線性滑軌、精密傳動系統及CNC控制系統；
測量結果可輸出Word、Excel、CAD等格式；
配置了豐富的外部接口，可以定制集成到生產線，實現快速在線測量。
