GVY25礦用本安型撕裂傳感器/縱向撕裂開關適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機的膠帶縱向撕裂保護之用。

　　GVY25礦用撕裂傳感器工作環境條件：

　　1、海拔高度不超過2000米，壓力80--110KPa。

　　2、周圍環境溫度-5℃到-40℃;平均相對濕度不大于95%（+25℃)。

　　3、在有氣體()混合物的礦井中。

　　4、在無破壞金屬及絕緣的腐蝕性氣體和蒸氣的環境中。

　　5、在無滴水、其它液體侵入、顯著搖動及沖擊振動的地方。

　　GVY25礦用撕裂傳感器主要技術參數：

　　1、接點容量:DC 12V/0.5A。

　　2、撕裂保護:傳感器主面受到不小于25g/cm2物料作用時輸出低阻值

　　傳感器主面受到小干25g/cm2物料作用時輸出高阻值

　　3、工作方式:連續工作制。

　　4、傳感器重量:26kg。

　　5、外形尺寸：1040mm*295mm*40mm

　　1、使用環境條件

　　（1）周圍環境溫度：-10℃~+40℃，海拔gaodu：≤2000m；

　　（2）周圍空氣平均相對濕度：≤95（+25℃）；

　　（3）大氣壓力：80KPa~106KPa；

　　（4）在有煤塵的環境；

　　（5）在無***振動與沖擊的地方。

　　2、fang爆型式：礦用本質安，全型"ExibI"。

　　3、工作方式：連續工作制。

　　二、主要技術參數

　　1、靈敏度

　　a.傳感器在124mm×124mm面積上接受重量為400g±100g的物料時，輸出阻值應≤200Ω。

　　b.傳感器上無負荷時，輸出阻值≥100KΩ。

　　2、輸出信號：為電阻值，單位為（Ω）。

　　3、傳感器輸出電阻≤200Ω時，裝置用主機應輸出急停車信號。

　　4、傳感器的接受面積為1000mm×250mm。

　　5、傳感器的工作電壓不大于DC24V；工作電流不大于0.5。（在煤礦井下使用時，與本安設備聯接）

　　6、傳感器的輸出電纜長度不大于2.5m。（***礦用阻燃橡膠軟電纜MYQ2×1.0）

　　三、結構特點及工作原理

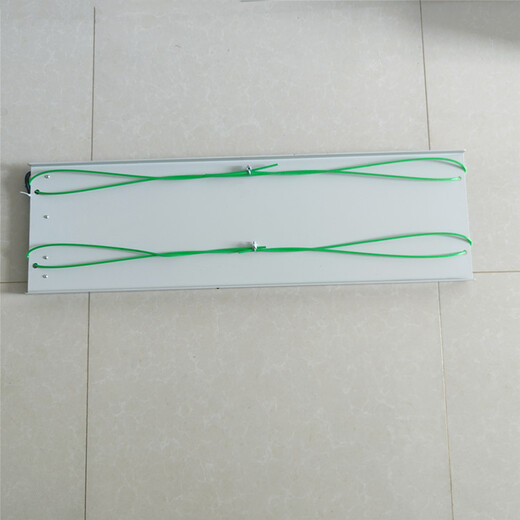

　　1、結構特點

　　傳感器由導電橡膠和印刷板組成，每塊導電橡膠的面積為124mm×124mm，多塊組成后，使傳感器接受元件面積為1000mm×250mm。

　　2、工作原理

　　當膠帶機撕裂后，灑落下來的煤被傳感器所接受，這樣改變了導電橡膠與印刷板間的接觸電阻。傳感器將輸出≤200Ω的電阻值，送至裝置用主機或控制機，控制系統發出縱向撕裂急停車信號，實現對膠帶機縱向撕裂的檢測和保護。

　　3 、關聯設備

　　KXJ-127D隔爆兼本安型多功能控制箱。

　　4、外形尺寸

　　外形尺寸：長×寬×高：1050×300×47（mm）；重量：15kg。

　　5、安裝、調試

　　（1）安裝

　　1）傳感器的安裝以膠帶機正常工作時，不刮碰為宜，位置應在兩組托輥中間偏后。

　　2）傳感器用鋼絲繩穿入側膀的槽口里，然后固定在膠帶運輸機的兩側的機架上。

　　（2）調試與接線

　　1）安裝前用表測量傳感器的輸出電阻值，當傳感器無荷時，表數值≥100KΩ；按壓時，表數值＜100Ω。

　　2）將傳感器的電纜直接接入裝置用主機或就近的急停開關中，如電纜長度不夠時，應通過本安接線盒來實現。

　　6、使用

　　（1）傳感器在煤礦井下使用時，與檢驗合格的本質安，全型電氣設備連接。

　　（2）在使用過程中，需經常打掃傳感器表面上的塵埃和皮帶表面濺落下來的煤粒，以防傳感器誤動作。
