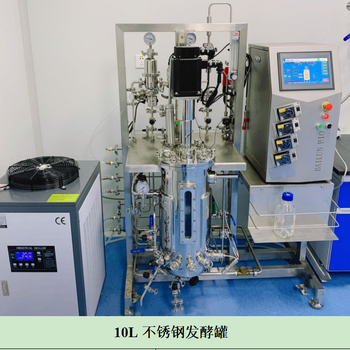

公稱容積: 10L； 徑 高 比: 1:2.3-2.5； 裝液系數：70%；
罐體：主體材質為全不銹鋼316L罐體，夾套304不銹鋼，罐內無死角；帶發酵罐取樣、放料閥，移種管道。采用大視角長條觀察視鏡，12V安全視燈，帶有溫度、PH、 DO、消泡1個、投料接種口1個、補料口4個 、排氣口1個（冷凝器）及多個備用口，所有接口均采用國際標準圓累紋接口,焊縫堅固整齊美觀,所有管路閥門設計符合GMP標準；
罐底：圓弧罐底，底閥為罐底隔膜閥，無死角和積液，可高壓蒸汽滅菌；
罐壓：罐體設計壓力0.3Mpa 。夾套設計壓力0.35Mpa ；
罐體表面處理：內表面鏡面拋光，拋光精度＜Ra0.4，
滅 菌:
原位蒸汽自動滅菌滅菌溫度100-130℃.所有操作閥門設計在正面操作。
滅菌的同時可以攪拌，可以的對培養基進行消毒。與物料接觸部件按照GMP標準設計，使用隔膜閥。
轉速系統
1、攪拌方式: 罐頂機械攪拌系統，約翰克蘭單端面機械密封；
2、攪拌槳形式: 底層六直葉，2層四斜葉下壓式攪拌槳，機械壓迫式消泡槳（）、槳葉高度可調，
3、四塊檔料板；（可根據發酵工藝的特殊要求更換不同類型的攪拌槳）；
4、電機選型，10L，伺服電機，功率：1KW,無級調速；
5、10L轉速：50~800rpm，精度：±1rpm;
PH控 制系統
1、瑞士原裝進口漢密爾頓可耐高溫消毒的玻璃凝膠電極和屏蔽導線；
2、PID智能模糊控制，2路蠕動泵自動補酸/堿；可使酸堿度的控制性能非常優良；
3、電極可重復滅菌，校正功能完全由系統軟件自動校正，
4、顯示范圍：0.00~14.00±0.01，全自動范圍:2~12ph; 控制精度:±0.02ph, 分辨率:0.01ph；
5、配置耐高溫補料瓶及過濾器、316L補料針。
DO控 制系統
1、瑞士原裝進口漢密爾頓耐高溫消毒的電極和屏蔽導線；
2、采用智能PID控制，可與轉速、補料關聯；使溶解氧參數的控制達到了很理想效果；
3、電極可重復滅菌，校正功能完全由系統軟件校正;
4、范圍：0~，控制精度:±3%; 分辨率:0.1%；
溫度控制系統
1、電極： PT100電極檢測，串級自動控制；
2、結構：采用外循環水箱加熱結構，德國威樂循環泵循環控溫，有空氣自逸功能和斷水、超溫保護功能，加熱器帶溫度保護和液位雙重保護功能，防止斷水干燒，具有良好的熱交換效率；
3、測量范圍：0-150℃，控制范圍:冷卻水溫度+5~65℃； 精度:±0.2℃； 分辨率:0.1℃；
泡沫控制系統
1、消泡電極：百侖TB電極檢測
2、消泡方式：用機械消泡與化學消泡結合的方式，耙式刮泡槳有效打碎泡沫，起到初步消泡作用，在一般泡沫產生速度不是很快的反應中可以有效消泡，如果泡沫產生過快，超出消泡槳破碎能力，蠕動泵自動關聯補泡敵。
3、程序：電極自動檢測泡沫，沃森馬龍蠕動泵自動添加消泡劑。加量累計顯示記錄，自動控制；
4、范圍：靈敏度：100-100000Ω。
5、配件：耐高溫補料瓶、呼吸過濾器、316L補料針、硅膠管；
補料控制系統
1、補料泵：沃森馬龍蠕動泵，自動控制，具備完善的補料系統;
2、程序：可設定補料泵的開關周期，有手動、自動、關閉三個檔位相互切換，顯示補料量累計;
3、配件：耐高溫補料瓶、呼吸過濾器、316L補料針、硅膠管；
通 氣系統
1、通氣量：按1：2VVM以上配置；
2、手動隔膜閥調節，根據工藝要求調節氣體的流量；
3、空氣經精過濾器過濾進罐內，采用精度為0.01μm的除菌過濾器；
4、罐內空氣分布器均布氣體；管道設有止回閥，有防物料倒流，確保安全并大大延長使用壽命；
罐壓系統
1、現場壓力表顯示罐壓，顯示范圍：0-0.3MPa；
管道、閥門
所有與物料接觸的金屬零部件、管道材質均為SUS316L不銹鋼，移種管道帶蒸汽滅菌。非金屬零部件要求耐高溫、防腐、、環保，針閥、球閥。
BLBIO-- B型控制系統：現場不銹鋼控制器，下位機為德國西門子S7-200+smart系列PLC控制系統或DCS控制，它是一種成熟、穩定、通用型的PLC，能適合自動化的各種應用場合，尤其是生產制造過程控制中的應用。其模塊化，易于實現分布式的配置以及易于掌握等特點，西門子PLC控制核心已成為實施生物反應過程控制中既經濟又的控制體系,系統采用觸摸屏顯示、現場直接操作（菜單式），全中文菜單與界面；也可以與上位計算機進行數據傳送，采樣并顯示罐體數據，系統數據的瀏覽分析，讀取設定。
采用10英寸一體化工控機液晶觸膜屏作為顯示界面，顯示內容豐富, 人性化畫面簡單明了，操作簡單方便。而且互不干擾。該控制系統能適應不同的傳感器和執行機構的范圍的輸出輸入信號，帶有信號防干擾系統。
控制和顯示參數：溫度、攪拌轉速、pH、溶氧、消泡、補料等參數并可計算間接參數。
可帶升級配置（軟件功能已有，硬件以后升級）光照、空氣流量、壓力、發酵液體積、排氣O2、排氣CO2、OUR、CER、RQ、Kla、ECO2、EO2。菌量、糖、氮、補料、效價等。
