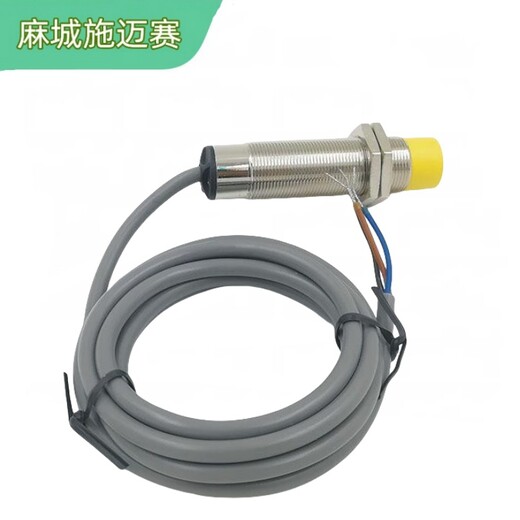

位置控制開關CL30-RF10DL1接近傳感器能在惡劣環境下使用，密封性能好可以防水耐油以及耐溫防護結構，確保產品安全穩定靈敏度高、分辨力高，能感受0.01μm甚至更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。

　　位置控制開關CL30-RF10DL1接近傳感器用于PLC控制系統中，可以以實現非接觸式檢測、控制并輸出開關量信號來控制設備的新型開關元件。它的工作原理主要是利用金屬進行檢測，當開關接近到某一金屬物體時即發出感應信號。當金屬目標接近這一磁場不變成，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

　　位置控制開關CL30-RF10DL1接近傳感器它除了可以完成行程控制和限位保護外，還是一種非接觸型的檢測器件，用作檢測零件尺寸和測速等，也可用于變頻計數器、變頻控制的脈沖發生器、傳動機械的位置控制和自動加工程序的銜接等。特點有性能穩定、壽命長、微功耗、定位精度高、動作響應頻率高、防水防塵耐油、IP67防護適應惡劣的工作環境等優點。

　　（1）接近開關有兩線制和三線制之區別，兩線制接近開關工作電壓分為AC（交流）和DC（直流）電源，三線制接近開關又分為NPN型和PNP型，它們的接線方式是不同的。還有四線制產品，四線制是在三線基礎上實現了常開（NO）+常閉（NC）雙信號端，為客戶減少庫存和成本。

　　（2）兩線制接近開關的接線方式比較簡單，接近開關與負載串聯后接到電源即可，DC電源產品需要區分紅（棕）線接電源正端、藍（黑）線接電源0V（負）端，AC電源產品則不需要。

　　（3）三線制或四線制接近開關的接線：棕色線（BN）接電源正（+）端；藍線線（BU）接電源0V（負）端；黑色線（BK）或者白色線（WH）為信號端，應連接負載。

　　（4）三線制或四線制負載接線是這樣的：除負載連接接近開關信號一端，對于NPN型接近開關，負載的另一端應接到電源正（+）端；對于PNP型接近開關，負載的另一端則應連接到電源0V（負）端。

　　（5）接近開關的負載可以是信號燈、小型繼電器線圈、可編程控制器PLC的數字量輸入模塊。

　　（6）用于可編程控制器PLC需要特別注意接到PLC數字輸入模塊的三線制或四線制接近開關的型式選擇。PLC數字信號輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出，此時一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流從輸入模塊流入，此時，一定要選用PNP型接近開關。

　　（7）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余漏電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余漏電流之類不利因素的困擾，因此工作時更為穩定可靠。

　　按其外型形狀可分為園柱型、方型、溝型、穿孔（貫通）型和分離型。園柱型比方型安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。

　　位置控制開關CL30-RF10DL1接近傳感器按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。

　　3.1兩線制接近開關

　　位置控制開關CL30-RF10DL1接近傳感器安裝簡單，接線方便；應用比較廣泛，但卻有殘余電壓和漏電流大的缺點。

　　直流三線式

　　直流三線式接近開關的輸出型有NPN和PNP兩種。PNP輸出接近開關一般應用在PLC或計算機作為控制指令較多，NPN輸出接近開關用于控制直流繼電器較多，在實際應用中要根據控制電路的特性進行選擇其輸出形式。

　　接近開關的主要功能

　　檢驗距離檢測電梯、升降設備的停止、起動、通過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的極限位置；檢測回轉體的停止位置，閥門的開或關位置；檢測氣缸或液壓缸內的活塞移動位置。
