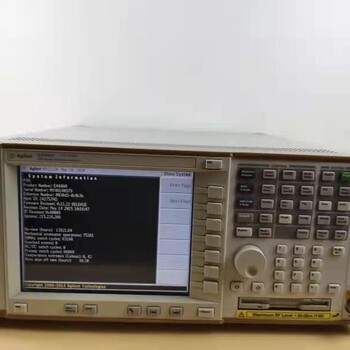

E4446A PSA 系列頻譜分析儀，3 Hz - 44GHz
儀器名稱：PSA 系列頻譜分析儀
品 牌：Agilent
儀器型號：E4446A
儀器指標：3Hz~44GHz

E4440系列測量范圍內復雜的RF及微波信號。
E4443A 3Hz-6.7GHz
E4445A 3Hz-13.2GHz
E4440A 3Hz-26.5GHz
E4447A 3Hz-42.98GHz
E4446A 3Hz-44GHz
E4448A 3Hz-50GHz
主要特性與技術指標

性能
? +/-0.24 dB幅度精度
? -155 dBm/Hz顯示的平均噪聲電平（DNAL）
? 10 kHz偏置時的相噪：-118 dBc/Hz
? 81 dB W-CDMA ACLR 動態范圍
分析帶寬
? 40或80 MHz分析帶寬支持捕獲和測量復雜的信號。
? -78 dB（額定值）三階互調
? 0.5 dB IF頻率響應
? -78 dB（額定值）三階互調
靈活性
? 功率套件能對20多種無線制式進行功率測量 PSA功率套件功率測量
描述
E4440 PSA測量高達26.5GHz的RF及微波信號。
查看PSA高帶寬
主要特性:
動態范圍
· -155dBm 顯示平均噪聲級（DANL）
· +17 dBm 三階互調（TOI）（+19 dBm 典型）
· -116 dBc/Hz 相位噪聲（10 kHz 偏置）（-118dBc/Hz 典型）
度
· ±0.62 dB振幅精度(±0.24 dB 典型)
· ±0.38 dB 頻率響應 (±0.11 dB 典型)
· ±0.07 dB對數放大線性度
速度
· 快速低電平搜索
· <30 ms 快速ACP測量
· 50測量/秒本地新率，45測量/秒遠地測量
標準特性：
· 具有自動量程功能的全數字IF
· 相噪優化
· 全套檢波器套件
· 160個分辨率帶寬設置（10%步進)
· 2 dB 步進衰減器
· FFT 及掃頻測量模式
· 門通選掃頻
· 套單鍵功率測量
· 用內置的CISPR和MIL標準預兼容EMI檢波器和帶寬進行EMI測量
可選特性：
· 內置前置放大器(選項 1DS: 100 kHz - 3 GHz； 選項 110: 10 MHz - 26.5 GHz)
· 簡便易用的內置 PSA系列測量鍵
· 調制分析及鏈接到89601A矢量信號分析軟件
· 40 MHz 或80 MHz 帶寬數字轉換器
· 采用 外混頻的325 GHz頻率范圍

查看全部介紹
