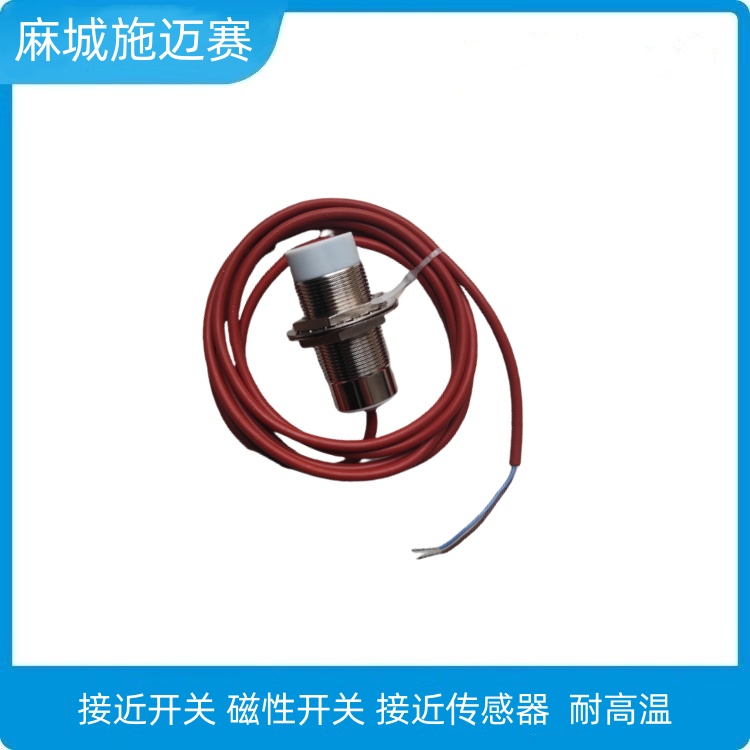

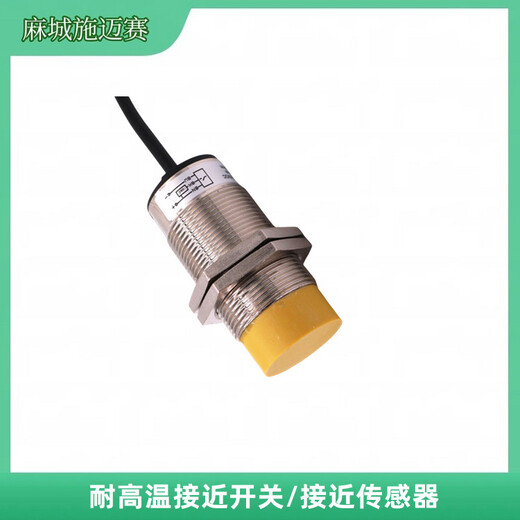

接近開關XTFJ-R12G-4D1ND防塵防水接近傳感器就是平常生活中所說的感應開關，是一種非常的開關，這種開關不需要用機械傳遞動力，是非常安全的一種開關，而這開關的分類非常的多，有電感式、電容式、霍爾式、交、直流型。接近開關是一種用于工業自動化控制系統中以實現檢測、控制并與輸出環節全盤無觸點化的新型開關元件。當開關接近某一物體時即發出感應信號。接近開關是一種具有機械運動部件不直接接觸，能對位置的開關操作，當物體接近感應開關表面一定的距離，不需要機械接觸，也不需要任何壓力就能使開關動作，從而驅動直流電或給電腦（PLC）裝置提供控制指令。接近開關是開關型傳感器的一種（即無觸點開關），它既有行程開關特性，同時也具有傳感器的性能，性能穩定可靠，頻率響應快，使用壽命長，抗干擾力強等，并具有防水、防腐蝕、防震的特點。現已廣泛用于，電廠、鋼鐵、冶金、鑄造、水泥廠、礦山等高溫自動化控制領域。通過硅膠特質的電纜及耐高溫芯片安然無憂的為客戶解決高溫現場問題。產品應用行業鋼鐵廠、電廠、水泥廠、礦山及類似高溫行業，和高溫環境、高溫金屬物體。

基本參數

• 類型：電感式接近開關（通過檢測金屬物體引起磁場變化觸發信號）。

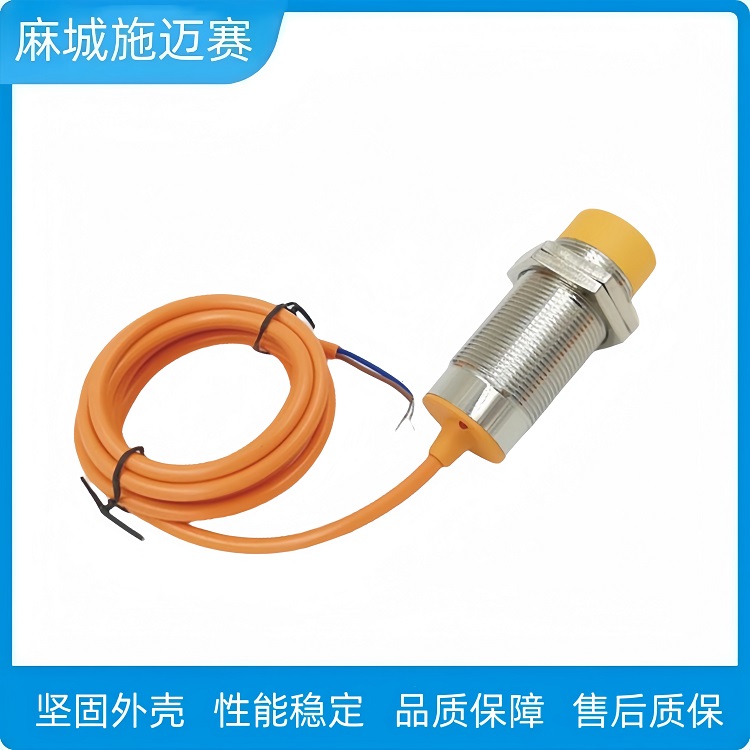

• 外形尺寸：通常為圓柱形，直徑約 12mm（具體以規格書為準）。

• 檢測距離：標稱 4mm（需確認實際規格，可能存在±10%公差）。

• 輸出方式：NPN 常開（NO）（4D1ND 編碼中 "D" 可能代表 NPN，"1" 為常開）。

• 供電電壓：常見 DC 10-30V（需核實具體型號）。

• 防護等級：IP67（防塵防水，適用于工業環境）。

接線方式（NPN 常開）

• 棕色線（+V）：接電源正極（DC 10-30V）。

• 藍色線（-V）：接電源負極。

• 黑色線（OUT）：輸出信號線（負載接在黑色線與正極之間）。

• 屏蔽線（如有）：接地抗干擾。

接近開關XTFJ-R12G-4D1ND防塵防水是種高頻振蕩型，可以用以檢測各種金屬體，靈敏度高，頻率響應快，重復定位精度高，瞬變過程短，輸出功率大,急電特性好，工作穩定可靠，使用壽命長等優點。

產品性能和特點

1、能檢測各種金屬物體，銅，鐵

2、具有浪涌保護功能

3、外殼材料：不銹鋼

4、防護等級IP67

5、使用進口芯片量產制造

6、小巧耐用，快速

7、檢測距離，可靠，穩定

8、 全金屬封裝、耐高溫、高防護等級、防碰撞、防腐蝕、耐酸堿。

紅色LED顯示可以檢查傳感器的狀態。

經濟并且簡單的操作。

運用廣泛，可替換小型開關和限位開關。

接近開關的主要功能
檢驗距離檢測電梯、升降設備的停止、起動、通過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的極限位置；檢測回轉體的停止位置，閥門的開或關位置；檢測氣缸或液壓缸內的活塞移動位置。

接近開關XTFJ-R12G-4D1ND防塵防水

工作原理：
接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。
整體式，由檢測部分和控制部分組成，無運動部件。
非接觸檢測，避免了對傳感器自身和目標物的損壞。
無觸點輸出，操作壽命長。
即使在有水或油噴濺的苛刻環境中也能穩定檢測。
反應速度快。
小型感測頭，安裝靈活

 高頻振蕩型：利用電磁感應原理檢測金屬目標物。

磁力型：通過磁鐵與目標物的磁場作用實現檢測，適用于帶磁性元件的場景（如Festo氣缸活塞）。

電容型：基于目標物靠近時引發的電容變化進行檢測。

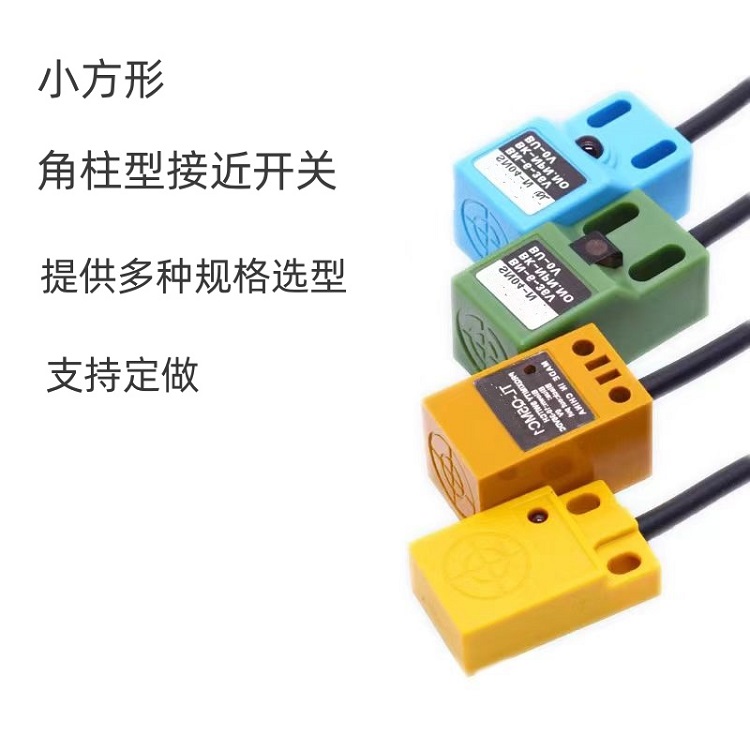

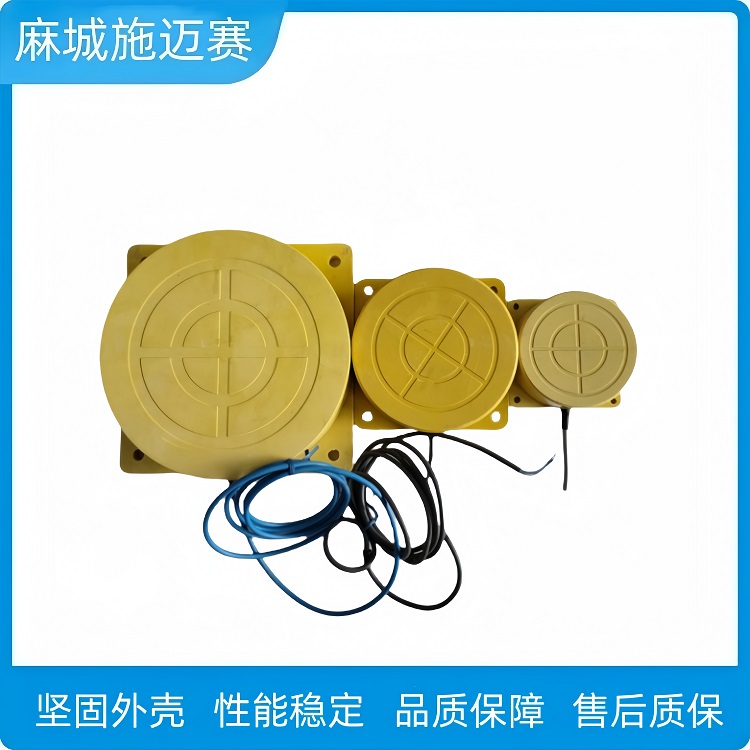

外觀與安裝形式

按結構形狀可分為以下類型：

關鍵技術參數與選型要點核心性能特點

• 遠距離檢測：圓柱型接插型產品檢測距離較傳統型號提升1.5~2倍

• 高防護與可靠性：連接器部位IP67防護（IEC標準），內置浪涌、過流及電源反接保護電路。

• 狀態可視化：紅色LED指示燈實時顯示運行狀態，便于調試與維護。

接線與兼容性

• 三線制選型：需匹配PLC數字量輸入模塊類型：

• NPN型：適用于0V公共端輸入模塊（日本標準）。

• PNP型：適用于正電源公共端輸入模塊（歐洲標準）。

• 接線規范：紅線接正電源，藍線接0V，黃/黑線為信號輸出線，負載端需根據NPN/PNP類型連接對應電源端。

應用范圍
被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。
如限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用。

典型應用場景

• 工業自動化：替代微動開關或限位開關，用于氣缸行程控制、傳送帶定位、機械臂限位等。

• 惡劣環境作業：在油污、潮濕或粉塵環境中穩定運行，如汽車制造、食品加工生產線。

• 精密檢測：結合PLC實現高速計數、尺寸分揀、異常品剔除等功能。

注意事項

1. 安裝調試：傳感器位置需機械可調并鎖定，確保活塞觸發信號的準確性。

2. 負載匹配：避免負載電阻過大導致晶體管工作異常，推薦搭配繼電器或放大電路使用

3. 抗干擾設計：采用IC芯片提升抗電磁干擾能力，避免與強電設備近距離布置。

接近傳感器-XTFJ-R12G-4D1ND接近開關

接近開關使用注意事項：
1、直流型開關用直流穩定壓電源，并確保穩壓電源波紋Vpp≤10%，絕緣變壓器的次級交流電源經全波整流后，用電解電容濾波（一般為470-1000uF)后的直流電源，用用直流穩壓器供電。（特別注意：未經電容濾波不能使用）。

2、兩線制開關負載再接至電源，若直接連接電源會使開關損壞。

3、開關不得超過額定技術參數使用。

4、嚴禁通電接線，嚴格按接線圖上色標接線。考慮到使用環境的影響，調整開關感應面與檢測體之間的距離，一般取額定動作距離Se的80%。
5、若有高壓線和動力線通過接線開關電線附近時，為防止開關受感應誤動作或損壞，請用單金屬管屏蔽。

6、直流型開關使用電感性負載時，若系統有較大干擾脈沖時，請?jiān)陂_關斷接干擾脈沖抑制器件。

7、兩線制開關一般不宜并聯或串聯使用，建議改用繼電器串，并聯使用。

8、不同材質的金屬檢測體對動作距離的影響：
9、電容式接近開關動作距離可通過靈敏度微調電位器進行調節(切記在距離臨界狀

使用接近開關需注意：

1.請不要用在日光下或水濺的地方，本產品盡量避免用在戶外

2.請不要將接近開關的電線靠近電力線、高壓線，為防止誤動作和破損，請單設置金屬配管進行配線

3.請不要過分的拉扯電線

4.請不要使接近開關受強烈沖擊

5.請不要將接近開關用在有化學溶劑的環境，比如：強堿、強酸

6.請不要過分的用力緊固，緊固時請加用墊圈

關于接近開關維護保養：

為了使接近開關長期穩定工作，和一般的控制機器一樣，請進行下列定期檢查

1.檢測物體及接近開關的安裝位置有無偏移、松動、變形等

2.配線接連部位有無松動、接觸不良、斷線

3.有無附粘金屬粉塵等堆積物

4.使用溫度條件、周圍環境條件等有無異常

5.檢測距離有無異常
