結構及工作原理：
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位頂裝式磁翻板液位計，適用于測量各種不便于側面安裝液位計的容器，特別是地下儲槽內的液位測量。廣泛適用于石油、化工、冶金、電力、輕工及醫藥等行業和部門。

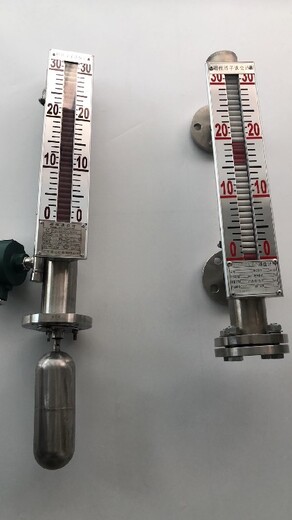

頂裝式磁翻板液位計直接安裝于容器頂部，通過浮球隨液面(或界面)的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色(液紅氣藍)明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。UHZ系列頂裝式磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。



主要技術參數



測量范圍：0-4000mm



公稱壓力：1.0MPa;1.6MPa;2.5MPa;4.0MPa



公稱通徑：DN150



工作溫度：-40~80℃



測量精度：±10mm



介質密度：液位：ρ≥0.5g/cm3



界位：ρ1-ρ2≥0.25g/cm3



接液材質：1Cr18Ni9Ti



法蘭標準：JB82-59(液位計法蘭：平面或凸面法蘭)



伴熱夾套接頭：ZG1/2“(內螺紋)



上、下限報警器：



輸出信號：一常開、二常閉



(或二常開、二常閉訂貨時請)



壞境溫度：-20~40℃



工作溫度：-40~120℃



測量精度：±10mm



工作壽命：≥105



防護等級：IP65



計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

工作原理：


HC-UHZ型帶遠傳裝置磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
帶遠傳裝置磁翻板液位計功能特點：


1、適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身。2、指示新穎，讀數直觀、醒目。可根據用戶方便改變觀察角度。3、測量范圍大，不受儲罐高度限制。4、指示機構與被測介質完全隔離，因而密封好，可靠性高，使用安全。5、耐高溫，可采用不褪色陶瓷翻柱。6、結構簡單，安裝方便，維護費低。
適用對象：
HC-UHZ型帶遠傳裝置磁翻板液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類儲液罐、儲槽、儲液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi，304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。

附加功能選擇項：


磁性限位開關：
常開型：報警點合并；
常閉型：報警點斷開；
開關容量：250VAC1A（阻性）250VAC0.3A；
開關壽命：100000次；
液位變送器：
輸出電流：4-20mADC；
分辨率：±1-±10mm；
負載電阻：500Ω（24VDC供電時）；
傳送距離：＞3000m；
工作電源：16-30VDC；
智能液位變送器：
輸出電流：4-20ADC；
分辨率：0.2mm；
負載電阻：500Ω（24VDC供電時）；
傳送距離：＞3000m；
工作電源：16-30VDC。
夾套形式：
1、蒸汽夾套和水循環夾套，是在液位計主導管處增加一層筒體，供蒸汽，循環水或?qū)嵊土魍ā?br /> 2、真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。
3、雙層夾套，一般是指在蒸汽伴熱夾大套外再做一層真空夾套。
4、電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。

概述
磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有的可靠性和抗腐蝕性。
技術參數
測量范圍：300~12500mm
度：指示±10mm
測量原理：浮力原理、磁耦合傳感技術
測量介質：各種液體及腐蝕、易燃易爆液體介質
輸出形式：現場顯示、報警、變送器輸出
工作壓力：≤6.3Mpa
介質溫度：≤450℃
介質密度：≥0.45g/cm3
介質粘度：≤0.15pa·s
防爆等級：Exd Ⅱ BT6.ExiacT6
防護等級：IP66
材質：各種牌號不銹鋼、PVC等
連接方式：法蘭DN20、DN25（松套）
安裝方式：側裝、頂
原理
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。
使用
磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并操作人員安全。
磁翻板液位計太長了怎么辦？
對超過一定長度的，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的變化，影響液位測量的準確性；當配有遠傳配套儀表時需做到如下幾條：遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線好單穿保護管敷設或用屏蔽二芯電纜敷設；應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；遠傳配套儀表上感應面應面向和緊貼主導管；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

PP材質側裝（頂裝）防腐磁翻板液位計耐腐型磁翻板液位計適用于地下儲罐、槽或池且介質具有腐蝕性的液位的測量，根據不同介質、溫度、壓力等條件不同分為以下幾種形式供客戶選擇。用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，可根據各種系統配套，也可配套磁致伸縮液位變送器使用，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位報警或?qū)M(jìn)液出液設備進行控制。


磁性浮子液位計（也可稱為磁翻板液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。


PP材質側裝（頂裝）防腐磁翻板液位計基本技術參數
測量范圍：300～4000㎜（超過5000mm時可訂制）
顯示精度：±10mm；
工作壓力：PP：常壓
介質溫度：PP：-20～70℃；
介質密度：≥.0.5g/cm3；
介質粘度： ≤0.4Pa·S；
過程連接：DN2025/50/80/150 PN1.0 （執行標準HG20592~20635-97），如需其它標準可按客戶要求制造。
接液材質：/PP等等
PP材質側裝（頂裝）防腐磁翻板液位計的特點
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能。
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要
改變角度。
●測量范圍大，不受儲槽高度的限制。
● 指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
● 結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
基本型磁翻板液位計的主要技術指標
●測量范圍：500~18000mm
●精 確 度：±5mm ±10mm（高溫型）
●工作壓力：≤2.5MPa（普通型）
≤10.0MPa（高壓型）
≤32.0MPa（壓型）
≤2.5MPa（防腐型）
●介質密度：0.45~2g/cm3
●介質密度差：≥0.15g/cm3（測量界位）
●介質溫度：-80℃~+450℃
●介質粘度：≤0.4Pa.s，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。
●環境振動：頻率≤25HZ，振幅≤0.5mm
●接口法蘭：采用化工部1997年新頒發的HG20592~20635-97法蘭標準。
如用戶需采用其他標準（如GB、ANSI、DIN等標準）可根據用戶需要設計。
（按介質化學性質及使用溫度壓力選擇）
浮子材質：316L、PVC/UPVC/CPVC/PP、PTFE、鈦等。

產品適用對象：
UHC系列磁浮子翻柱液位計能廣泛用于石油、化工、油田、、食品、酒業等行業中各類儲液罐、儲槽、儲液
池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏
水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、
PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、

在液位測量過程中，當測量介質的液位發生變化時，磁翻板液位計內的浮子會發生移動，隨著液位的變化而變化，此時，浮子的變化就可通過磁性耦合原理，使翻柱發生180度旋轉，隨之翻柱顏色發生變化，表示有液，黑色表示無液，從而清晰直觀準確地將液位顯示出來，用戶可直接按照顯示讀取測量數據。
