輸送帶撕裂檢測器BT-12350404是優選國外同類產品的各項優良特性，采用國際水平的各項技術和經驗，結合中國國情開發研制的帶式輸送機的隔爆安全保護裝置。

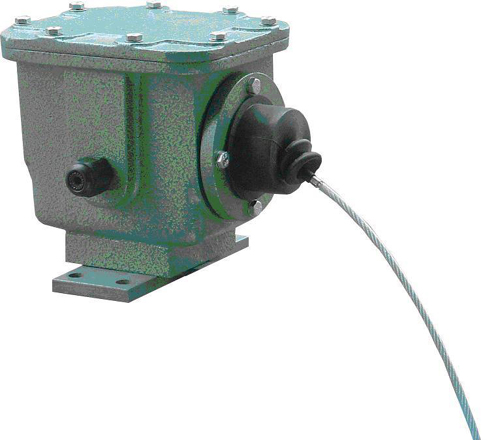

輸送帶撕裂檢測器BT-12350404用于帶式輸送機膠帶縱向撕裂的保護。感知器采用攔索式結構，安裝在膠帶的下面，當膠帶被異物劃漏，下落的物料或異物使鋼索受力，使脫扣裝置脫離開關體，開關送出報警信號。

輸送帶撕裂檢測器BT-12350404膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。本檢測器具有完善的自檢功能，自動檢測傳感器是否工作正常，在控制箱上顯示其狀態。

性能指標：

海拔高度:低于2000m

環境溫度:-40℃～+60℃

相對濕度:不大于95％（25℃時）

防護等級:IP65

供電電源:控制箱AC220V 50Hz

消耗功率:不大于５VA

輸出接點數量:兩組觸點（常開；常閉任選）

輸出接點容量:AC220V DC30V

可靠性:檢測器無故障工作達三年

安裝與檢測：

輸送帶撕裂檢測器BT-12350404由撕裂開關和隔爆控制箱兩大部分組成。一臺隔爆控制箱可與4對撕裂開關配套使用。其主要特點是密封性好，塵土與物料不影響靈敏度。。

該縱向撕裂保護開關適用于各種標準帶寬的膠帶輸送機。

安裝時，將支架與膠帶機的中間架用螺栓聯接固定，然后將開關與支架螺栓聯接，*后將撕裂開關鋼絲繩離裝載皮帶下方10mm如圖連接。隔爆控制箱可安裝在輸送機附近，也可裝于控制室內。撕裂開關安裝的位置示意如圖所示，其安裝高度尺寸可通過調節支架上、下移動而滿足要求。

性能優點：

1、結構簡單牢固、不需維護；

2、鑄鋁外殼帶防護層整體式蓋板，易于接線；

3、作用力只需0.9kg即可觸發開關；

4、非接觸接近探測器，壽命長、維護費用低；

5、兩螺栓固定，確保安裝簡單；

6、一體化結構，集中的控制裝置，設定或故障檢修簡單；

7、無運動部件、無磨損、安全壽命長；

8、啟動延遲—旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警；

9、延遲報警—當速度下降到可調節設置點以下延時報警；

使用條件：

1. 海拔高度低于2000m

2. 環境溫度:-35℃—+60℃

3. 相對濕度:不大于95％

4. 防護等級:IP65

5. 供電電源:電控箱AC220V 50Hz

6. 輸出接點數量:一組轉換觸點

7. 輸出接點容量:AC220V

8. 絕緣電阻:≤20MΩ

9. 絕緣電壓:AC1000V試驗1分鐘

1.通常撕裂開關是裝于受料處，即膠帶輸送機的導料槽處的皮帶下方。當物料或利器等穿透皮帶時，也可能出現大塊物料夾于導料槽側板和皮帶之見間時，縱向撕裂開關作為檢測元件，受到擠拉后，就會將皮帶下鋼絲繩拉脫撕裂開關上控制球，開關內滑軸移動使微動開關動作，從而發出信號輸入隔爆控制箱，通過控制電路發出警告信號，自動停機信號，使輸送機停止運行，從而達到了防止輸送帶撕裂事故擴大的目的。

2.在接線無誤后，通電24V，此時隔爆控制箱內的控制器電源（綠燈）亮，同時1#2#34#指示燈也應亮（黃）4#分別也亮紅。當按住試①或其他三個試驗按鈕時，經過約2秒左右（內部設定為2秒，用戶如要延長或縮小延時時間，可打開機蓋，調整多圈電位器，順時針為減少，逆時針為延長）故障指示燈應亮（紅）按解除按鈕即可解除故障。
