X射線測厚儀
X射線測厚儀利用X射線穿透被測材料時，X射線的強度的變化與材料的厚度相關的特性，從而測定材料的厚度，是一種非接觸式的動態計量儀器。它以PLC和工業計算機為核心，采集計算數據并輸出目標偏差值給軋機厚度控制系統，已達到要求的軋制厚度。
應用領域
X射線測厚儀
中文名：x射線測厚儀
測量精度：測量厚度的±0。1%
測量范圍：0.01mm—8.0mm
靜態精度：±0.1%或者±0.1微米
結構組成
用戶操作終端
冷卻系統
X射線發射源及接收檢測頭
主控制柜
適用范圍
生產鋁板、銅板、鋼板等冶金材料為產品的企業，可以與軋機配套，應用于熱軋、鑄軋、冷軋、箔軋。其中，x射線測厚儀還可以用于冷軋、箔軋和部分熱軋的軋機生產過程中對板材厚度進行自動控制。

X射線測厚儀使用而實用的正比計數盒和電制冷探測器，以實在的價格定位滿足鍍層厚度測量的要求，且全新的更具有現代感的外形、結構及色彩設計，使儀器操作更人性化、更方便。

2、性能優勢

長效穩定X銅光管
半導體硅片電制冷系統，摒棄液氮制冷
采用天瑞儀器產品—信噪比增強器（SNE）
內置高清晰攝像頭，方便用戶隨時觀測樣品
脈沖處理器，數據處理快速準確
手動開關樣品腔，操作安全方便
三重安全保護模式
整體鋼架結構、外型時尚
Fp軟件，無標準樣品時亦可測量

3、技術指標

分析范圍： Ti-U，可分析3層15個元素
分析厚度：一般0.05-30um（不同元素厚度有所不同）
分析精度：多次測量穩定性可達1%.
工作電壓：AC 110V/220V（建議配置交流凈化穩壓電源）
測量時間：40秒（可根據實際情況調整）
探測器分辨率：（160±5）eV
光管高壓：5-50kV
管流：50μA-1000μA
環境溫度：15℃-30℃
環境濕度：30%-70%
準直器：配置不同直徑準直孔，小孔徑φ0.2mm

X射線測厚儀：
利用X射線穿透被測材料時，X射線的強度的變化與材料的厚度相關的特性，從而測定材料的厚度，是一種非接觸式的動態計量儀器。它以PLC和工業計算機為核心，采集計算數據并輸出目標偏差值給軋機厚度控制系統，達到要求的軋制厚度。主要應用行業：有色金屬的板帶箔加工、冶金行業的板帶加。
紙張測厚儀：
適用于4mm以下的各種薄膜、紙張、紙板以及其他片狀材料厚度的測量。
X射線測厚儀：適用生產鋁板、銅板、鋼板等冶金材料為產品的企業，可以與軋機配套，應用于熱軋、鑄軋、冷軋、箔軋。其中，x射線測厚儀還可以用于冷軋、箔軋和部分熱軋的軋機生產過程中對板材厚度進行自動控制。涂層測厚儀F型探頭可直接測量導磁材料（如鋼鐵、鎳）表面上的非導磁覆蓋層厚度（如：油漆、塑料、搪瓷、銅、鋁、鋅、鉻、等）。可應用于電鍍層、油漆層、搪瓷層、鋁瓦、銅瓦、巴氏合金瓦、磷化層、紙張的厚度測量，也可用于船體油漆及水下結構件的附著物的厚度測量。

臺式x射線測厚儀可測量：單一鍍層：Zn，Ni，Cr，Cu，Ag，Au，Sn等。
二元合金層：例如Fe上的SnPb，ZnNi和NiP合金。
合金層：例如Ni上的AuCdCu合金。
雙鍍層：例如Au/Ni/Cu，Cr/Ni/Cu，Au/Ag/Ni，Sn/Cu/Brass，等等。
雙鍍層，其中一個鍍層為合金層：例如Cr/NiCu/Plastic；Fe。
應用領域：黃金、鉑、銀等貴金屬和各種飾的含量檢測；金屬鍍層的厚度測量、電鍍液和鍍層含量的測定；貴金屬加工和飾加工行業；銀行、飾銷售和檢測機構；電鍍行業。
快速、的分析：
大面積正比計數探測器和50瓦微聚焦X射線光管（X射線光束強度大、斑點小，樣品激發佳）相結合，提供靈敏度
簡單的元素區分：
通過次級射線濾波器分離元素的重疊光譜
性能優化，可分析的元素范圍大：
預置800多種容易選擇的應用參數/方法
的長期穩定性：
自動熱補償功能測量儀器溫度變化并做修正，確保穩定的測試結果
例行進行簡單快速的波譜校準，可自動檢查儀器性能（例如靈敏性）并進行必要的修正
堅固耐用的設計
可在實驗室或生產線上操作
堅固的工業設計

x射線測厚儀是一種檢測儀器，以PLC和工業計算機為核心，采集計算數據并輸出目標偏差值給軋機厚度控制系統，已達到要求的軋制厚度。
x射線測厚儀是一種，以和工業計算機為核心，采集計算數據并輸出目標偏差值給軋機厚度，已達到要求的軋制厚度。
用戶操作終端
用戶操作終端包括一個的計算機和高分辨率的彩色。可顯示整個系統的檢測、設定、偏差值;用戶通過軟件顯示頁面可直接控制和操作測厚儀。主操作頁顯示正常操作所需的各種數據。維護頁面顯示系統正常工作時各種參數高壓反饋、管電流、燈絲電流、射線源溫度等。一些與用戶質量有關的重要數據如厚差曲線、厚度與長度關系曲線均可打印。技術員能很容易地通過操作終端的報表打印功能，打印出來以顯示可用信息。
冷卻系統
本系統配備有冷卻裝置，該裝置的關鍵部件，壓縮機組均采用進口原裝組件，具有可靠性高、噪音小、控溫精度高，經久耐用等特點。通過C型架上進出油口進行冷卻。了關鍵部件的使用壽命。
X射線發射源及接收檢測頭
采用X射線管和。X射線管裝在一個抽真空后注滿油的全密封的油箱中絕緣和良好冷卻，高壓等級根據有所區別，加上具有的溫度自動保護與報警功能，提高了X射線管的穩定性和使用壽命。模塊化設計、免維護設計方案及規范的制造了設備系統高可靠性。
檢測頭采用電離室和電子前置放大器組成電離室檢測頭，離子室設計具有大空間，高抗干擾性、高靈敏度等特點。系統備有風冷、油冷恒溫冷卻單元，系統的使用壽命。
主控制柜
主控制柜是一個自由立式控制臺，是個系統的心臟。根據制系統配置不同，P型采用S7-400PLC作為控制計算中心;G型采用為控制計算中心。控制柜負責采集和處理從前置放大器傳來的信號，負責測厚儀數據處理和與軋機AGC系統的接口信號輸出，為軋機AGC系統提供測厚數據及控制信號。控制柜還提供整個系統穩定的和現場顯示器的顯示數據。

集天瑞儀器多年鍍層測厚檢測技術和經驗，以特的產品配置、功能的測試軟件、友好的操作界面來滿足金屬鍍層及含量測定的需要，人性化的設計，使測試工作更加輕松完成。
使用而實用的正比計數盒和電制冷探測器，以實在的價格定位滿足鍍層厚度測量的要求，且全新的更具有現代感的外形、結構及色彩設計，使儀器操作更人性化、更方便。
長效穩定X銅光管
半導體硅片電制冷系統，摒棄液氮制冷
內置高清晰攝像頭，方便用戶隨時觀測樣品
脈沖處理器，數據處理快速準確
手動開關樣品腔，操作安全方便
三重安全保護模式
整體鋼架結構、外型時尚
FP軟件，無標準樣品時亦可測量
管流：50μA-1000μA
環境溫度：15℃-30℃
環境濕度：30%-70%
準直器：配置不同直徑準直孔，小孔徑φ0.2mm
儀器尺寸：610(L) x 355 (W) x 380（H） mm
儀器重量：30kg
應用領域
廣泛應用于金屬鍍層的厚度測量、電鍍液和鍍層含量的測定電鍍、PCB、電子電器、氣配五金、衛浴等行業

電鍍是國民經濟中的基礎工藝性行業，同時又是重污染行業。電鍍所帶來的廢氣、廢水、廢渣嚴重地影響人們的生活與健康。要提高電鍍企業的實力就從企業的硬件著手。而內部管控測試是的環節，其中產品膜厚檢測、RoHS有害元素檢測、電鍍液分析、電鍍工業廢水、廢渣中的重金屬檢測和水質在線檢測等更是重中之重。為此江蘇天瑞儀器股份有限公司基于強大的研發和應用能力特別為電鍍行業制定了一套有效的測試解決方案。
鍍層膜厚檢測：有效進行鍍層厚度的產品質量管控
電鍍液分析：檢測電鍍液成分及濃度，確保鍍層質量
水質在線監測：有效監測電鍍所產生的工業廢水中的有害物質含量，已達到排放標準
RoHS有害元素檢測：為電鍍產品符合RoHS標準，嚴把質量關
重金屬及槽液雜質檢測：有效檢測電鍍成品，以及由電鍍所產生的工業廢水、廢物中的重金屬含量
2、 天瑞儀器有限公司生產的能量色散X熒光光譜儀系列在電鍍檢測行業中， 針對上述五項需求的應用：
(1)、對鍍層膜厚檢測、電鍍液分析可分析；
(2)、對RoHS有害元素檢測、重金屬檢測、槽液雜質檢測、水質在線監測可進行快速檢測，檢測環境里的重金屬是否超標。
同時具有以下特點
快速：1分鐘就可以測定樣品鍍層的厚度，并達到測量精度要求。
方便：X熒光光譜儀部分機型采用進口國際上的電制冷半導體探測器，能量分辨率更優于135eV，測試精度更高。并且不用液氮制冷，不用定期補充液氮，操作使用更加方便，并且運行成本比同類的其他產品更低。
無損：測試前后，樣品無任何形式的變化。

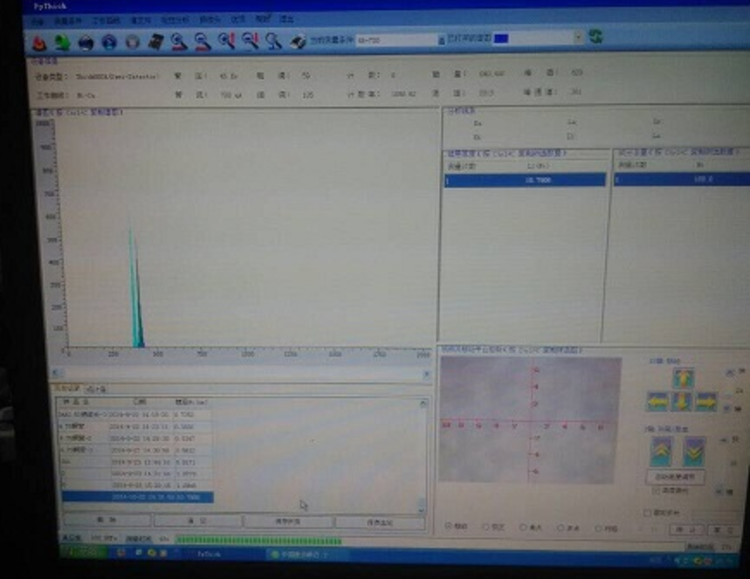

直觀：實時譜圖，可直觀顯示元素含量。
