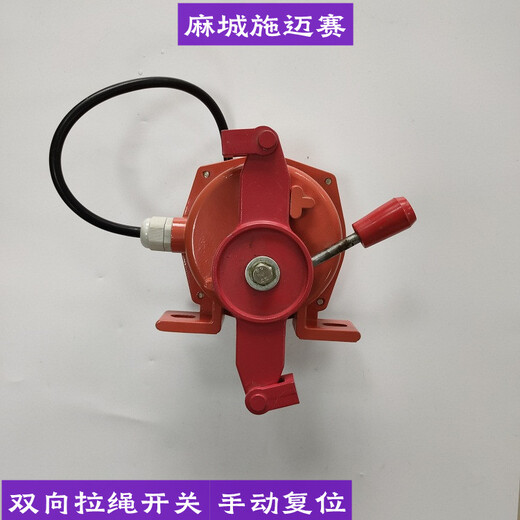

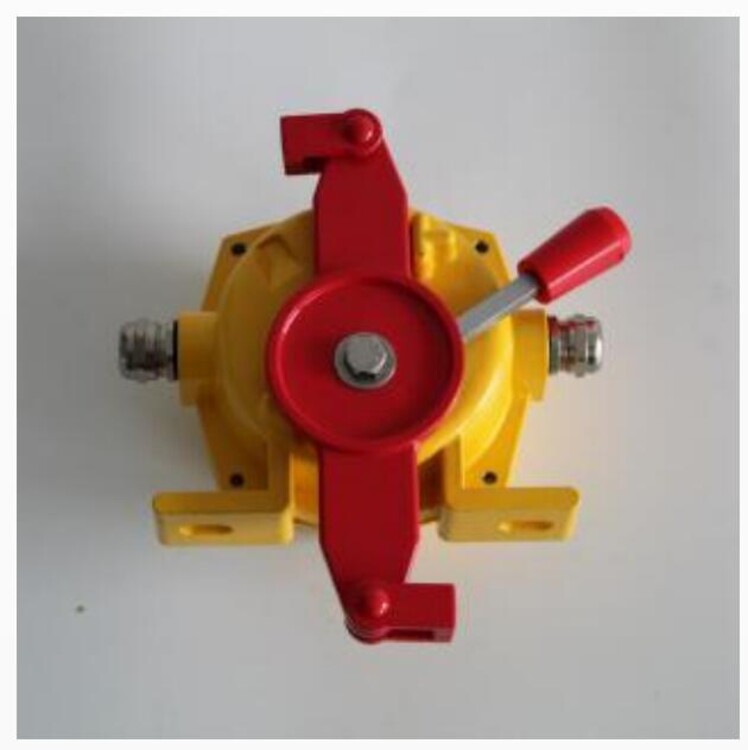

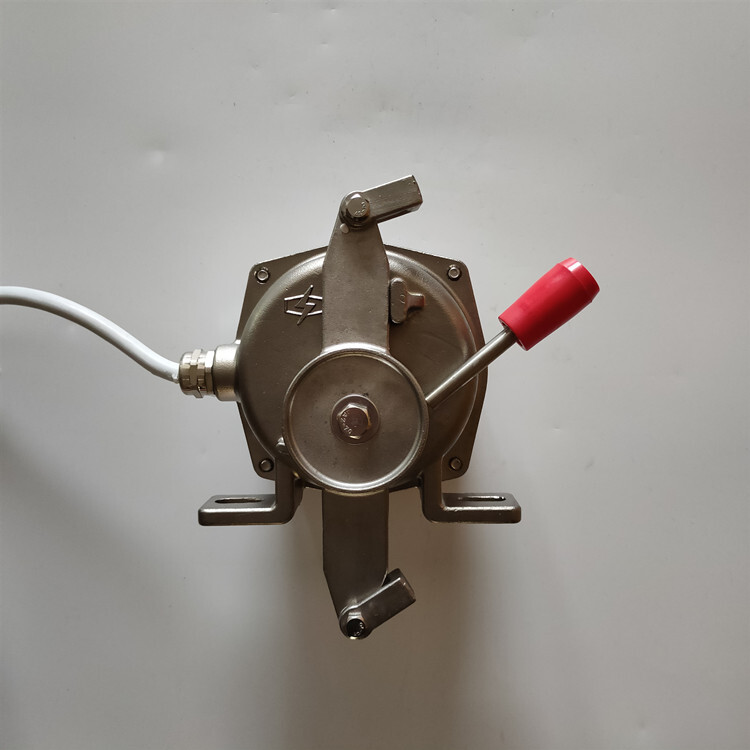

低壓斷路雙向拉繩開關JGLS-R36K是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。

雙向拉繩開關用于皮帶輸送機發生事故時，能緊急停止輸送機的一種開關。當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。 廣泛用于煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種皮帶輸送設備。

雙向拉繩開關安裝于皮帶輸送機的兩側，用紅色覆塑鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線 任意處拉動鋼絲繩，鋼絲繩拉動控制桿旋轉，通過傳動軸使精密凸輪發生位移，驅動微動開關切斷控制回路，輸送機停止運行。

       本開關采用國際的雙軸承結構設計，避免拉繩開關動作時傳動軸直接摩擦殼體或銅套，出現密封不嚴或卡死的情況。

       傳動軸采用SUS304不銹鋼材質，抗腐蝕能力更強。

       本開關有設計新穎、穩定可靠、防護等級高、命等特點。

主要技術參數：

產品型號JGLS-R36K

開關觸點數量 2常開、2常閉立接點

觸點容量 AC 380V  3A

復位方式 I：自動復位  II：手動復位

工作環境 相對濕度：≤90％（25℃）

工作溫度：-30～+40℃

外殼材料 鑄鋁

防護等級 IP65

重量（kg） 3.0

結構特征與工作原理：

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。

 安裝與接線：

在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上，角鋼與中間架焊接。拉繩開關間的距離大不應超過35m。

開關距頭部滾筒或尾部滾筒距離宜為10～20m。

開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環焊接在帶式輸送機中間架上。

對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。
