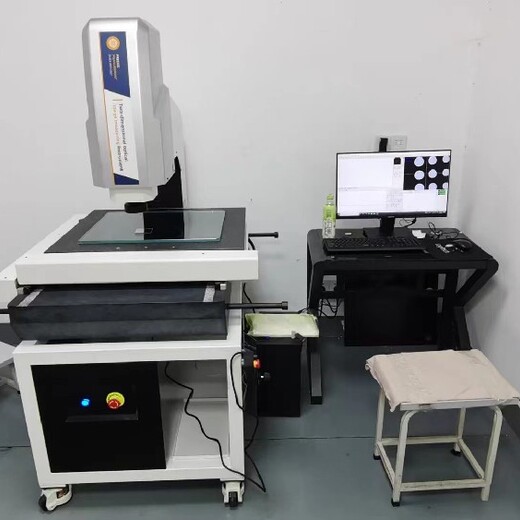

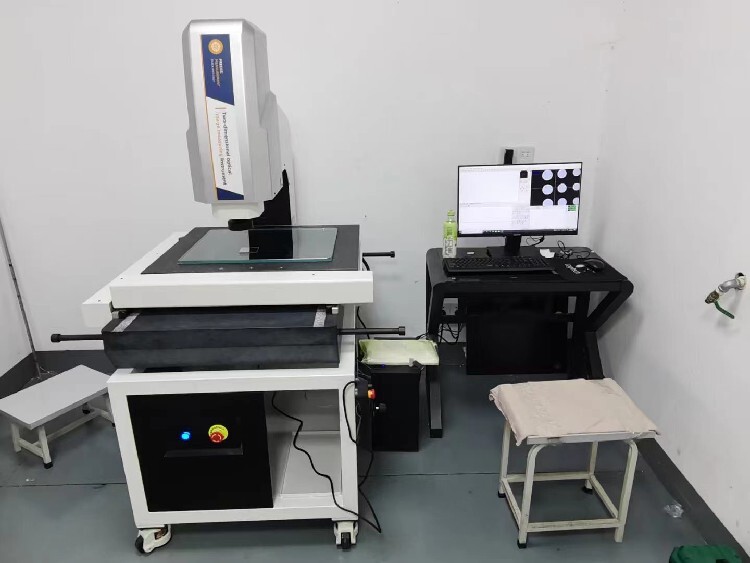

學檢測影像測量儀是一種在傳統光學儀器的基礎上，結合現代的影像處理和計算機軟件技術研發而成的，集光、機、電、算于一體的光學測量儀器。
主要用于二維測量，輔助三維測量。可對工件、點、線、圓、圓弧、橢圓、矩形、距離、角度等平面幾何元素及圓柱、圓錐、球體、高度等部分三維幾何元素進行、快捷、、批量化測量。

2.13測量功能：
2D、2.5D元素測量：點、線、圓、圓弧、橢圓、距離、角度、矩形、O形環、槽型、開云線、閉云線、深度、高度、 平行度、垂直度、傾斜度、同心度、對稱度
3D元素測量：球體、圓柱體、圓錐等三維元素測量
組合元素測量：兩點距離、兩線距離、點到線距離、點到圓距離、線到圓距離、圓心距、兩線交點、組合角度、 角平分線、兩線中線、三點組合圓、線圓切點
2.14傳動結構：
X、Y軸傳動部分采用進口無牙光桿，移動順暢快捷、無間隙、跳動和回彈誤差
Z軸傳動采用雙導軌升降臺結構，確保Z軸上下調焦過程中無偏擺、跳動現象
研磨級臺灣絲桿，讓Z軸可實現μ級的調焦
高等級的合金銅螺母極度耐磨，長久使用Z軸無掉焦現象，確保二次調焦精度
2.15數據系統：采用高分辨率光柵尺，確保三軸線性精度，X、Y、Z光學尺分辨率：0.001mm
2.16工作臺：
三層工作臺設計，高強度航空鋁合金材料，進過特殊的處理工藝，使材料內部和表面具備了的硬度和穩定性
長久的自然時效過程，使工作臺消除了內應力的變化，物理特性非常穩定
2.17玻璃臺：采用德國進口原片玻璃，微浮法工藝制造，經過精密研磨，具有的平面度和透光率
2.18底座立柱：底座和立柱采用天然花崗巖，00級研磨處理，物理特性穩定，無內應力變化，使三軸具有相同的溫度特性和 膨脹系數，儀器精度的長久性，可靠性和穩定性。

2D測量功能
二維元素測量： 點、線、圓、圓弧、橢圓、距離、角度、 矩形、O形環、槽型、開云線、閉云線。組合元素測量： 兩點距離、兩線距離、點到線距離、點到圓距離、線到圓距離、圓心距、兩線交點、組合角度、角平分線、兩線中線、三點組合圓、線圓切點。
框選功能
在影像區拉出一個矩形框，框內所有圖形和測量數據瞬間生成，測量形狀單一、排列規則的工件，節省了大量測量時間。
2. 5D、3D測量功能
2. 5D影像測量功能： 通過兩次調焦，參照對焦指示圖，確定佳的清晰位置，軟件便會自動運算出兩面的高度差。3D探針測量： 通過探針進行接觸式測量 ，對高度、深度、平面距、空間距、圓柱、圓錐、球體等三維尺寸進行測量。
數據標注功能
用戶可標注直徑、半徑、距離、角度，影像與圖形同步標注。
圖紙比對功能
用戶可將AUTO CAD工件檔案以DXF格式輸入測量軟件，便可輕松實現影像與圖紙的直觀比對。
掃描功能
通用戶只需按Enter鍵便可將當前的影像掃描，軟件會自動生成工件的輪廓掃描圖。
地圖功能
用戶設置工件的起始范圍，移動工作臺采集，便可獲得一張完整的圖片，在地圖上進行尺寸標注，保存地圖，設置標注顏色。
自動捕捉功能
軟件自動捕捉影像中的圓、線、弧，迅速生成圖形和數據，降低人工采點的視覺誤差，簡單快捷，大大提升測量效率。
測量數據輸出功能
Word,Excel連接功能： 測量數據以文字、報表形式輸出。Auto CAD轉換功能： 已測量的數據圖形可實現與 AutoCAD相互轉換，并生成工件圖紙。SPC統計分析功能： 通過SPC把測量數據生成X-R、Xm-R控制圖，計算大、小值、平均值，標準差，Ca、Cp等參數。
調焦指示功能
影像測量中調焦的清晰度與光源調節的明暗，往往對測量誤差影響很大，僅憑人工判別、視覺差異較大，調焦指示功能可以為您提供佳的影像判別標準。

儀器特點
◆ 四軸CNC控制系統，全自動測量；
◆ 三軸精密直線導軌、精密傳動系統；
◆ 精密花崗巖機臺，精度高、穩定性好；
◆ TZTEK自動變倍光學鏡頭，可實現自動變倍測量；
◆ 全鼠標的自動化控制，簡單易用；
◆ 程控式6環8區環形表面光源，LED輪廓光源；
◆ 可選配大圖式導航， 一次性捕捉測量對象的全景圖像，定位更，測量更快捷；
◆ 自動對焦測高，可加裝接觸式測頭；
◆ 提供多種行程規格配置，如222、322、432、542等。

影像儀是一種通過光學、電子或其他技術來捕捉、處理和顯示圖像的設備。它可以是數字攝像頭、攝像機、掃描儀或其他類型的設備。影像儀廣泛應用于醫療、安防、工業、科學研究、娛樂等領域，可以幫助人們觀察、記錄和分析各種圖像信息。隨著技術的不斷進步，影像儀的性能和功能也在不斷提升，能夠?qū)崿F(xiàn)更高清晰度、更快速度和更多樣化的應用。

全自動影像儀是一種能夠自動進行圖像采集、處理和分析的設備。它通常配備有高分辨率的攝像頭、圖像處理軟件和自動化控制系統，能夠在不需要人工干預的情況下完成圖像采集和分析任務。

全自動影像儀可以廣泛應用于工業生產、醫學診斷、科學研究等領域。在工業生產中，它可以用于檢測產品表面的缺陷、測量尺寸和形狀等；在醫學診斷中，它可以用于拍攝和分析醫學影像，幫助醫生進行診斷和治療；在科學研究中，它可以用于觀測和分析微觀結構、動態過程等。

全自動影像儀的優點包括
