關鍵詞 |
縱向撕裂檢測裝置,縱向撕裂檢測器,縱向撕裂檢測開關,撕裂檢測器 |
面向地區 |
產品認證 |
其它 |
|
額定電壓 |
220v |
顏色 |
多種色系 |

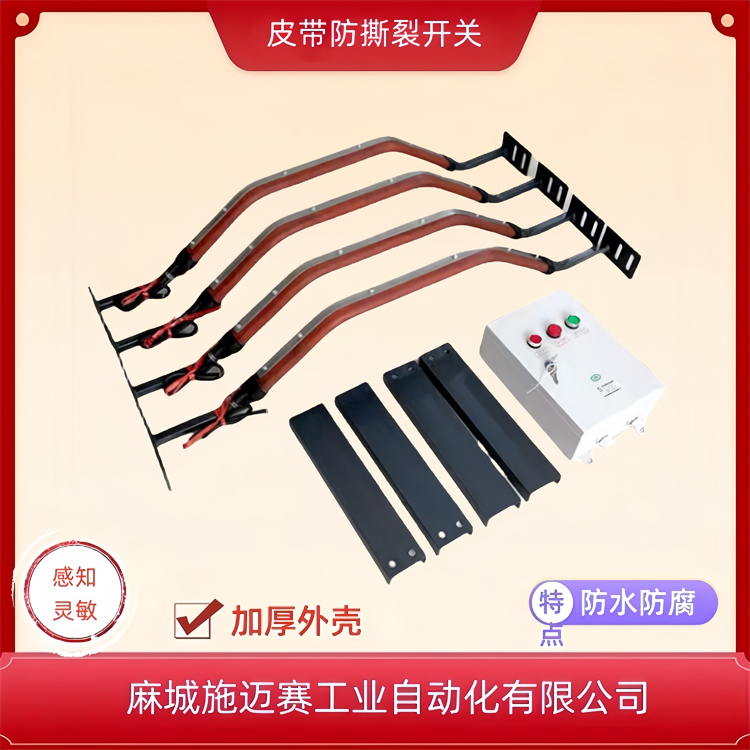

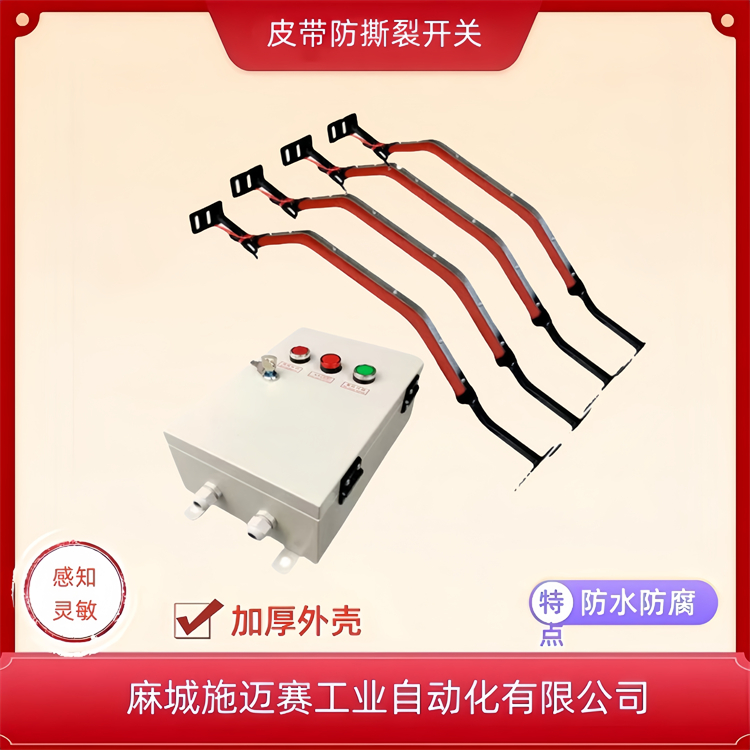

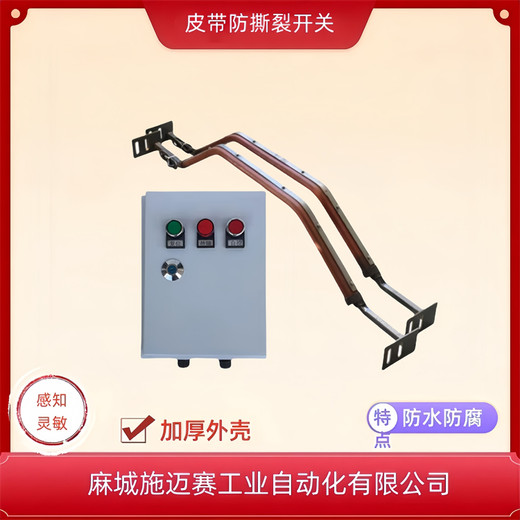

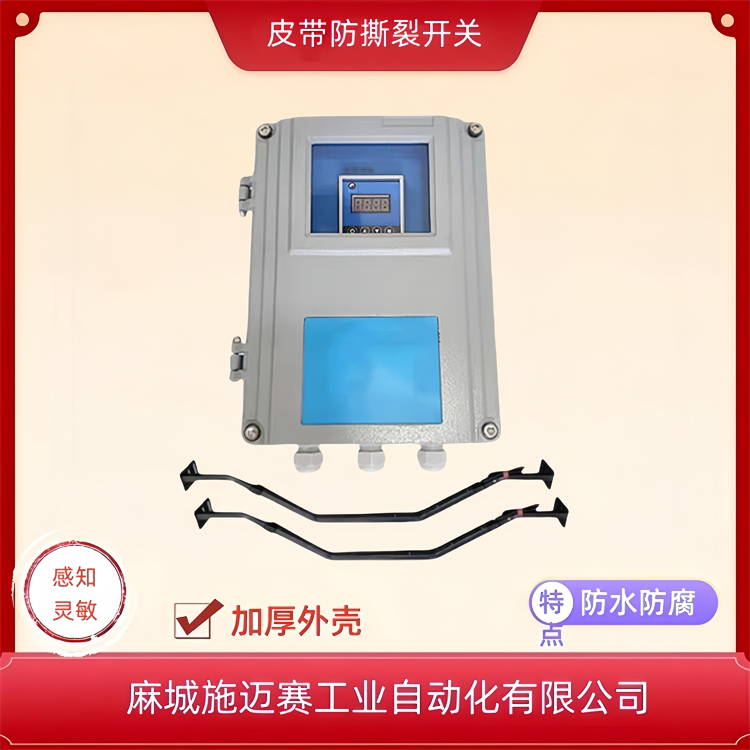

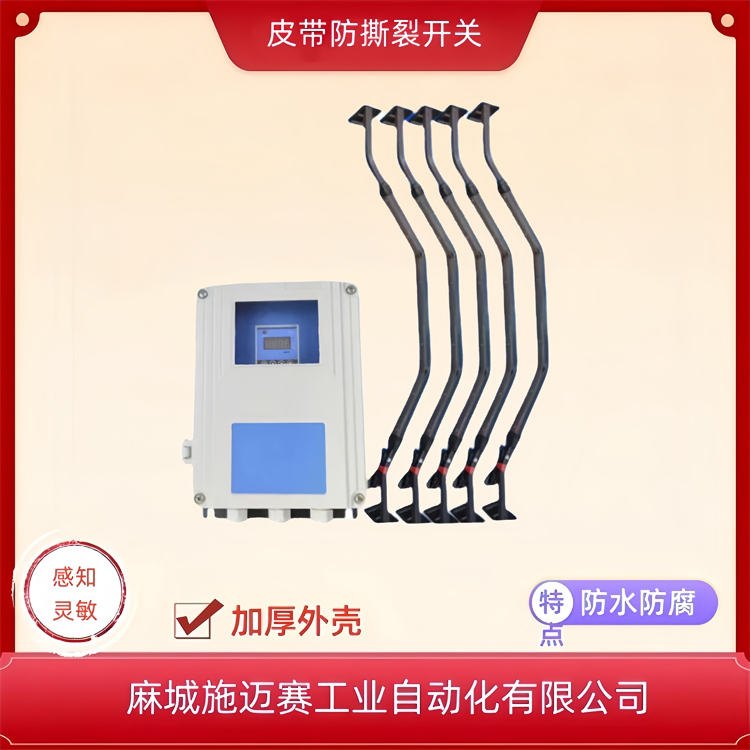

縱向撕裂檢測裝置XBMSL-B感知器控制箱是一種用于帶式輸送機的安全保護裝置，旨在檢測輸送帶在運輸過程中可能發生的縱向撕裂事故。該裝置由感知器和控制箱組成，能夠及時發出警報信號和停機信號，有效避免或減少輸送帶撕裂事故的發生，從而保護國家財產安全。縱向撕裂檢測器由感知器和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作 ，在輸送物料過程中，防止物料、雜物或金屬件劃傷或穿透輸送帶，特別是綱絲繩芯輸送帶造成的縱向撕裂事故。
主要用途及適用范圍
主要用途：在輸送物料過程中，防止物料、雜物或金屬件劃傷或穿透輸送帶，特別是綱絲繩芯輸送帶造成的縱向撕裂事故。
適用范圍：適用于各行業帶式輸送機輸送帶的安全保護。
技術指標
帶寬可選：XLZL-B-800至XLZL-B-2000多種帶寬可選，適應不同規格的帶式輸送機。
開關觸點數量：1常開、1常閉，開關觸點容量AC380V 5A。
控制箱供電電壓：AC220V 50HZ。
防護等級：IP65，適應惡劣的工作環境。
復位方式：手動按鈕復位。
工作溫度：-30～+40℃。
相對濕度：≤90%（25℃時）。
縱向撕裂檢測裝置XBMSL-B感知器控制箱主要用于帶式輸送機的縱向撕裂檢測，防止輸送帶因異物或故障導致的縱向撕裂，減少停機時間和維修成本。感知器控制箱是檢測系統的核心部分，負責信號處理、報警輸出及系統控制。XBMSL-B 感知器控制箱是帶式輸送機縱向撕裂檢測的關鍵設備，正確安裝和維護可有效防止輸送帶撕裂，保障生產安全。
主要功能
實時監測：持續監控輸送帶狀態，及時發現縱向撕裂。
報警輸出：檢測到異常時，輸出報警信號，觸發緊急停機或其他保護措施。
自診斷：具備自檢功能，確保系統正常運行。
信號處理：處理感知器信號，過濾干擾，確保檢測準確性。
通信接口：支持與其他系統通信，實現集中監控。
縱向撕裂檢測裝置XBMSL-B感知器控制箱
技術參數
工作電壓：AC 220V ±10%，50Hz
輸出信號：繼電器無源觸點，常開/常閉可選
環境溫度：-20℃ ~ +60℃
防護等級：IP65
安裝方式：壁掛式
使用條件
1.海拔高度低于2000m
2.環境溫度：-35℃—+60℃
3.相對濕度：不大于95％
4.防護等級：IP65
5.供電電源：電控箱AC220V 50Hz
6.輸出接點數量：一組轉換觸點
7.輸出接點容量：AC220V 5A
8.絕緣電阻：≤20MΩ
9.絕緣電壓：AC1000V試驗1分鐘
10.可靠性：1000000次
縱向撕裂檢測器XBMSL-B 感知器控制箱
工作原理及性能特點工作原理
縱向撕裂監測裝置由感知器和控制線路兩部分組成。感知器作為檢測元件，當輸送帶被異物穿透后，隨著輸送帶的運行帶動異物使感知器受到擠壓，或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口的感知器時，感知器能靈敏可靠地檢測出輸送帶撕裂信號并輸出開關量，觸發停機信號。
性能特點
安裝方便：控制箱為戶外型，外形尺寸靈活，便于安裝在輸送機附近墻壁上、機架上或接線箱內。
自鎖和延時功能：控制線路設有延時繼電器，以免發生錯誤動作，延時可調范圍為1~5秒。
高靈敏度：能夠準確檢測細微的縱向撕裂行為，及時發出警報。
快速響應：即時響應縱向撕裂行為并切斷電路，避免進一步損害。
高可靠性：采用電阻式傳感器，具有較長的使用壽命和穩定性。
易于維護：結構簡單，安裝方便，可進行定期維護和清潔。
安裝與接線感知器的安裝
A型感知器：適用于卸料溜槽出料口處，可通過自制簡易鉸接活動門安裝在溜槽出料口上部。
B型感知器：呈槽形結構，適用于槽形帶式輸送機，安裝在輸送機承載輸送帶下面。
控制箱安裝與接線
用戶可根據標注尺寸將控制箱固定在適當位置。
感知器的出線分別并聯連接，接入控制箱內信號端。
應用場景
縱向撕裂檢測開關廣泛應用于包裝行業、印刷行業等領域，能有效保護物品的完整性，提高生產效率。其工作原理主要基于電阻式傳感器的工作原理和電路控制原理，通過檢測電路的狀態變化來確定物品的縱向撕裂行為是否發生。
綜上所述，縱向撕裂檢測器XBMSL-B感知器控制箱是一種、可靠的輸送帶安全保護裝置，適用于多種工業環境，能有效預防輸送帶撕裂事故的發生。
維護與保養
定期檢查：檢查接線和指示燈狀態。
清潔：保持控制箱清潔，防止灰塵影響散熱。
故障處理：發現故障時，斷電后檢查，必要時聯系廠家。
注意事項
安裝和維護時需斷電操作。
避免控制箱在高溫、高濕或腐蝕性環境中使用。
定期測試系統功能，確保可靠性。
安裝與調試
·撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
·掛上攔索，一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。
·收緊雙方支架中間孔內的攔索然后扣死索扣。
·攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。
·膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。
安裝位置：控制箱應靠近輸送帶，便于接線和維護。
接線：按說明書連接電源、感知器和輸出信號線。
調試：通電后檢查指示燈，進行功能測試，確保正常運行。
