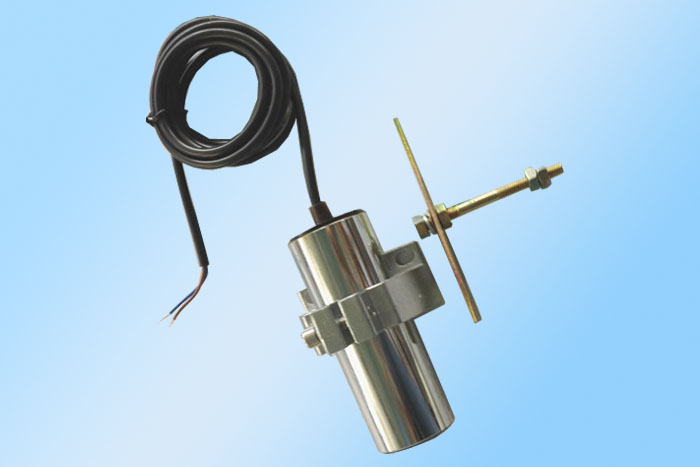

皮帶測速裝置 FJK-24用途:

速度開關結品主要用于皮帶輸送機、提升機、螺旋輸送機、給料機、卸料閥、研磨機、、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、轉動軸剪切和過載、傳動鏈(帶)脫落等機械故障能及時處理，起到保護設備減少損失的作用。

皮帶測速裝置 FJK-24工作原理:

速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變?yōu)閿嚅_狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變?yōu)槌ｉ_，從而發出信號或與電機聯鎖直接停機，達到保護設備的目的。

產品特點:

1、工作電壓范圍廣，交直流通用

2、結構簡單實用、性能穩定可靠

3、防塵、防震、防潮

4、體積小、重量輕、壽命長

5、輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

6、，安裝方便，免維護

7、特別適用于生產環境惡劣的場所

技術參數:

工作電源:24VC/110VAC/220VAC

負載電流:≤

絕緣電阻:＞500MΩ

輸出信號:開關量信號

環境溫度:-20℃~+60℃

環境濕度:≤90

外型尺寸:Ф30×80mm

重 量:0.5Kg

防護等級:IP66

檢測速度范圍:1~200轉/分

跳脫時間:3-17秒

響應時間:＜2mS

檢測間距H2:≤8mm

小工作距離H1:≥20m

安裝說明:

所有的傳動裝置，如螺旋輸送機、提升機、皮帶輸送機、拉鏈機、等都應在其被傳動軸處(機器尾端)進行安裝。

注意:安裝示意圖中旋轉速度監測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足&lquo;單位時間內給間隔均勻的脈沖信號&rquo;這個條件即可。
