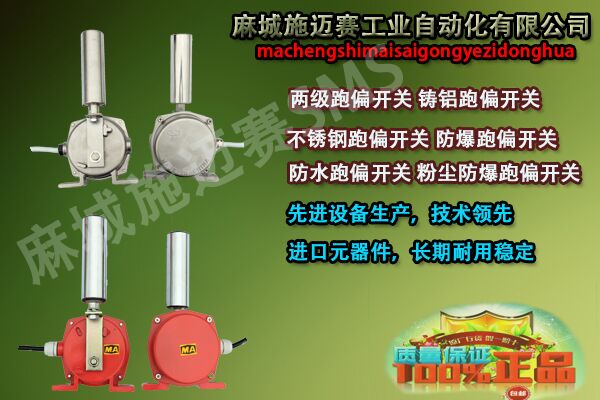

防爆跑偏開關XRDZX51-50外殼采用鑄鐵制成，金屬零部件進行防銹、防蝕處理，外壁涂烤漆，內壁涂灰色耐弧漆。在膠帶輸送機運轉過程中，因膠帶受各種偏心力作用而易跑偏。膠帶跑偏會引起輸送機設備停頓、撒料、機架堵塞、膠帶使用壽命縮短等后果。安裝本跑偏開關能起到保護作用。當膠帶跑偏到一定位置時，托輥轉動至動作角度時應立即動作，常開接點閉合，常閉接點斷開，發出膠帶跑偏信號，進而使系統斷電停機。動作力撤除托輥自動返回原位經過復位角度時立即恢復正常。

跑偏開關工作原理：
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
采用的行程開關，觸點容量大、動作靈敏，使用壽命長。

密封性好，具有防塵、防震、防腐等優點
防護等級:IP67，可在惡劣的環境中長期工作。

輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

技術參數 ：

工作電壓：24~380V

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

重    量：2.5Kg

防護等級：IP67

復位方式：自動復位

響應時間：＜2Ms

控制觸點容量：1A-10A

動作力：50±10N

材質：鋁合金

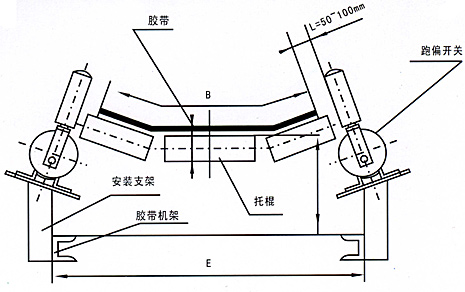

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米六芯橡套電纜，芯線上配有6種顏色，其中蘭、綠為常開接點是報警信號，棕、紅為常閉接點是二級停機信號。黑、白為公共接點。

安裝、維護注意事項
1.用戶安裝跑偏開關之前，轉動托輥軸，用萬用表檢測行程開關接點動作是否正常。
2.使用時應檢查輸入電壓、電流應以銘牌上的電壓、電流是否相符。
3.用戶需根據輸送機的機型，參照本跑偏開關安裝尺寸，自行配置安裝底腳或安裝板,底腳和安裝板的孔以長孔為宜，以便根據需要調整安裝距離。
4.檢修時應注意防止失爆(注意不要碰壞隔爆面、接線盒蓋板的緊固、不得丟失引入裝置中的密封圈及堵板、墊圈，注意適當擰緊壓緊螺母)。
5.嚴禁帶電開蓋。

運 輸 貯 存
1.包裝后的跑偏開關，在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方法。
2.跑偏開關包裝后，可在溫度為-10℃-40℃，相對濕度不大于90%且無腐蝕性物質、無強烈振動的室內存放一年以上。

發貨隨機文件
1.裝箱單
2.產品合格證
3.產品使用說明書
4.其它附件
