二極管的正負二個端子。正端A稱為陽極，負端K ；稱為陰極。電流只能從陽極向陰極方向移動。一些初學者容易產生這樣一種錯誤認識：“半導體的一‘半’是一半的‘半’；而二極管也是只有一‘半’電流流動（這是錯誤的），所有二極管就是半導體 ；”。其實二極管與半導體是完全不同的東西。我們只能說二極管是由半導體組成的器件。半導體無論那個方向都能流動電流。

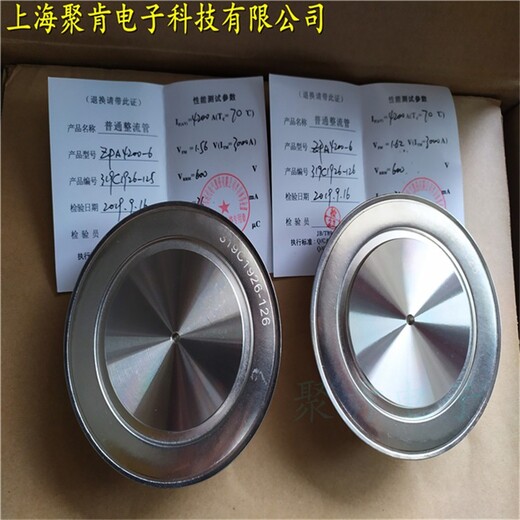

供應WESTCODE、英飛凌、infineon、POWEREX等型號系列電力電子元器件。原裝英國西碼WESTCODE N系列相控可控硅、R系列快速可控硅、SM系列、SW系列普通二極管

晶閘管的工作條件
由于晶閘管只有導通和關斷兩種工作狀態,所以它具有開關特性,這種特性需要一定的條件才能轉化：
(1)晶閘管承受反向陽極電壓時,無論門極承受何種電壓,晶閘管都處于關斷狀態。
(2)晶閘管承受正向陽極電壓時,僅在門極承受正向電壓的情況下晶閘管才導通。
(3)晶閘管在導通情況下,只要有一定的正向陽極電壓,無論門極電壓如何,晶閘管保持導通,即晶閘管導通后,門極失去作用。
(4)晶閘管在導通情況下,當主回路電壓(或電流)減小到接近于零時,晶閘管關斷。

晶閘管的選用
1、選擇晶閘管的類型：晶閘管有多種類型，應根據應用電路的具體要求合理選用。
若用于交直流電壓控制、可控整流、交流調壓、逆變電源、開關電源保護電路等，可選用普通單向晶閘管。
若用于交流開關、交流調壓、交流電動機線性調速、燈具線性調光及固態繼電器、固態接觸器等電路中，應選用雙向晶閘管。
若用于交流電動機變頻調速、斬波器、逆變電源及各種電子開關電路等，可選用門極關斷晶閘管。
若用于鋸齒波發生器、長時間延時器、過電壓保護器及大功率晶體管觸發電路等，可選用BTG晶閘管。
若用于電磁灶、電子鎮流器、超聲波電路、超導磁能儲存系統及開關電源等電路，可選用逆導晶閘管。
若用于光電耦合器、光探測器、光報警器、光計數器、光電邏輯電路及自動生產線的運行電路，可選用光控晶閘管。
2、選擇晶閘管的主要參數：晶閘管的主要參數應根據應用電路的具體要求而定。
所選晶閘管應留有一定的功率裕量，其額定峰值電壓和額定電流(通態平均電流)均應受控電路的工作電壓和工作電流1．5～2倍。
晶閘管的正向壓降、門極觸發電流及觸發電壓等參數應符合應用電路(指門極的控制電路)的各項要求，不能偏高或偏低，否則會影響晶閘管的正常工作。

晶閘管的檢測
1、判別各電極：根據普通晶閘管的結構可知，其門極G與陰極K極之間為一個PN結，具有單向?qū)щ娞匦?，而陽極A與門極之間有兩個反極性串聯的PN結。因此，通過用萬用表的R×100或R×1 k Q檔測量普通晶閘管各引腳之間的電阻值，即能確定三個電極。具體方法是：將萬用表黑表筆任接晶閘管某一極，紅表筆依次去觸碰另外兩個電極。若測量結果有一次阻值為幾千歐姆(kΩ)，而另一次阻值為幾百歐姆(Ω)，則可判定黑表筆接的是門極G。在阻值為幾百歐姆的測量中，紅表筆接的是陰極K，而在阻值為幾千歐姆的那次測量中，紅表筆接的是陽極A，若兩次測出的阻值均很大，則說明黑表筆接的不是門極G，應用同樣方法改測其他電極，直到找出三個電極為止。也可以測任兩腳之間的正、反向電阻，若正、反向電阻均接近無窮大，則兩極即為陽極A和陰極K，而另一腳即為門極G。普通晶閘管也可以根據其封裝形式來判斷出各電極。 螺栓形普通晶閘管的螺栓一端為陽極A，較細的引線端為門極G，較粗的引線端為陰極K。平板形普通晶閘管的引出線端為門極G，平面端為陽極A，另一端為陰極K。金屬殼封裝(T0—3)的普通晶閘管，其外殼為陽極A。塑封(T0—220)的普通晶閘管的中間引腳為陽極A，且多與自帶散熱片相連。
2、觸發能力檢測：對于小功率(工作電流為5 A以下)的普通晶閘管，可用萬用表R×1檔測量。測量時黑表筆接陽極A，紅表筆接陰極K，此時表針不動，顯示阻值為無窮大(∞)。用鑷子或?qū)Ь€將晶閘管的陽極A與門極短路(見圖2)，相當于給G極加上正向觸發電壓，此時若電阻值為幾歐姆至幾十歐姆(具體阻值根據晶閘管的型號不同會有所差異)，則表明晶閘管因正向觸發而導通。再斷開A極與G極的連接(A、K極上的表筆不動，只將G極的觸發電壓斷掉)。若表針示值仍保持在幾歐姆至幾十歐姆的位置不動，則說明此晶閘管的觸發性能良好。

晶閘管的種類？
1， 可關斷型晶閘管 KG
普通型晶閘管，在控制極G加上正向觸發信號普通型晶閘管導通后，控制極G就失去作用，要使普通型晶閘管關斷，陽極A與陰極K的正向電壓為零或加上負電壓。而可關斷型晶閘管只要在控制極G加上足夠大且較寬的負向觸發電流，就可以使晶閘管有效關斷。
用途：一般使用在斬波調速、變頻調速、逆變電源及直流控制電路中，如直流負載（繼電器線圈、電磁閥、電磁離合器、直流電機）的電源通斷、汽車點火器等。
2， 雙向晶閘管 KS
普通型晶閘管，如果在陽極A與陰極K的加上負向電壓，即使在控制極G加上正向觸發信號，普通型晶閘管也不會導通。而雙向晶閘管卻能夠?qū)āＲ闺p向晶閘管關斷，陽極A與陰極K的之間的電壓為零。
用途：一般使用在交/直流控制電路中，如調壓器；逆變器；交/直流負載開關等。
3， 逆導晶閘管KN（亦稱反向?qū)ňчl管）
在某些應用場合（如逆變器、斬波器等）要求晶閘管陽極A與陰極K端并接反向二極管，而逆導晶閘管正是基于這個要求，在一個硅片材料上，將晶閘管與反向二極管集成在了一起。因而逆導晶閘管具有正向?qū)煽?、反向自然?dǎo)通且可通過大電流的不可控；具有耐高壓、耐高溫；關斷時間短、通態電壓低等優良性能等特點。
用途：一般用于開關電源；UPS不間斷電源；高壓、大功率負載上。如軌道交通的電源。
4， 快速晶閘管KK
由于在某些應用領域，要求晶閘管能夠快速響應及通斷功能，而快速晶閘管是在普通晶閘管制作基礎上，改變了制作工藝，使得晶閘管在開通與關斷時間上大幅縮短，開通時間為8μs左右；關斷時間為50μs左右。主電路換向時間小于60ms，同時工作頻率也提升至幾千HZ。
用途：常用于UPS不間斷電源；三相變頻電源；中頻電源；超聲波電源；逆變器、斬波器；快速開關，脈寬調制器，多諧振蕩器等
5，光控晶閘管
光控晶閘管是既可利用光源激發導通；也可象普通晶閘管由控制極G觸發信號來導通的晶閘管，在結構上有兩端（無控制極G）和三端之分。光控制是，其主電路與控制電路在電氣上完全絕緣。

晶體二極管為一個由p型半導體和n型半導體形成的pn結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于pn結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0。當外加的反向電壓高到一定程度時，pn結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。pn結的反向擊穿有齊納擊穿和雪崩擊穿之分
