產品別名 |
應廣單片機,合泰單片機,松翰單片機,中穎單片機 |
面向地區 |
型號 |
HT46R066B |
是我們的追求，客戶滿意是我們的承諾！
產品描述：
增強 A/D 型系列單片機是一款 8 位具有精簡指令集的單片機，應用相當廣泛。秉承 HOLTEK 單片機具有的低功耗、I/O 靈活、定時器功能、振蕩類型可選、休眠和喚醒功能、看門狗 和低電壓復位等豐富的功能選項，增強 A/D 型單片機具有的性價比，其內部集成了系統振蕩器 HIRC，提供三種頻率選擇，不需要增加外部元器件。可以廣泛適用于各種應用，例如工業控制，消 費類產品，家用電器子系統控制等
特性：
CPU特性
工作電壓:
fSYS=4MHz: 2.2V~5.5V
fSYS=8MHz: 3.0V~5.5V fSYS=12MHz: 4.5V~5.5V
振蕩模式：
外部高頻晶振 – HXT
外部 RC – ERC
內部 RC – HIRC
外部低頻晶振 – LXT
在VDD=5V ，系統頻率為12MHz時，指令周期為0.33μs
3種工作模式：正常，低速，休眠
內部集成 4MHz，8MHz 和 12MHz 振蕩器，無需外接元件
看門狗定時器功能
LIRC 振蕩用于看門狗時鐘
所有指令都可在 1 或 2 個指令周期內完成
查表指令
63 條功能強大的指令系統
多達 6 層堆棧
位操作指令
低電壓復位功能
提供多種封裝類型
周邊特性：
多達 26 個雙向 I/O 口
多達 8 個通道 12 位 ADC
多達 2 個通道 8 位 PWM
4 個軟件控制 SCOM 口 1/2 bias LCD 驅動
一個與 I/O 口復用的外部中斷輸入
多達 2 個 8 位可編程定時/計數器，具有溢出中斷和預分頻功能
時基功能
PFD 功能
產品結構方框圖：
產品引腳定義圖：

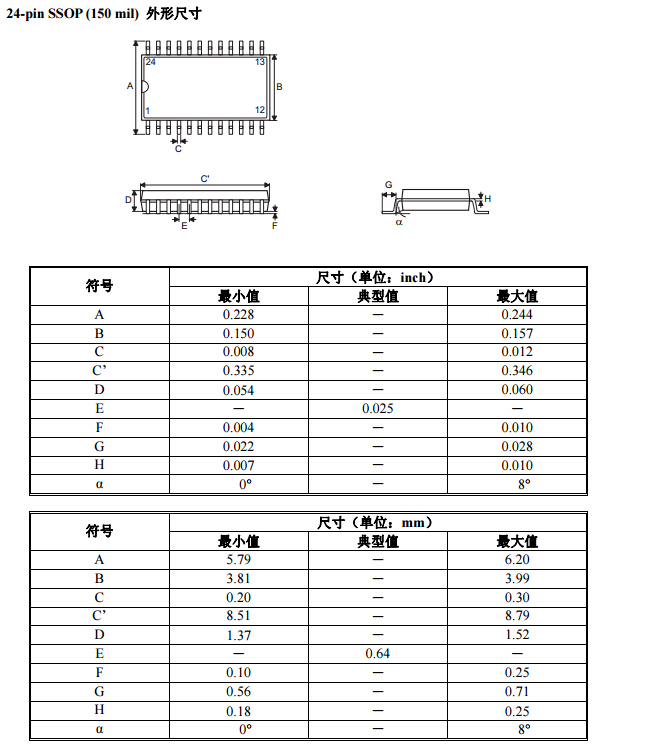

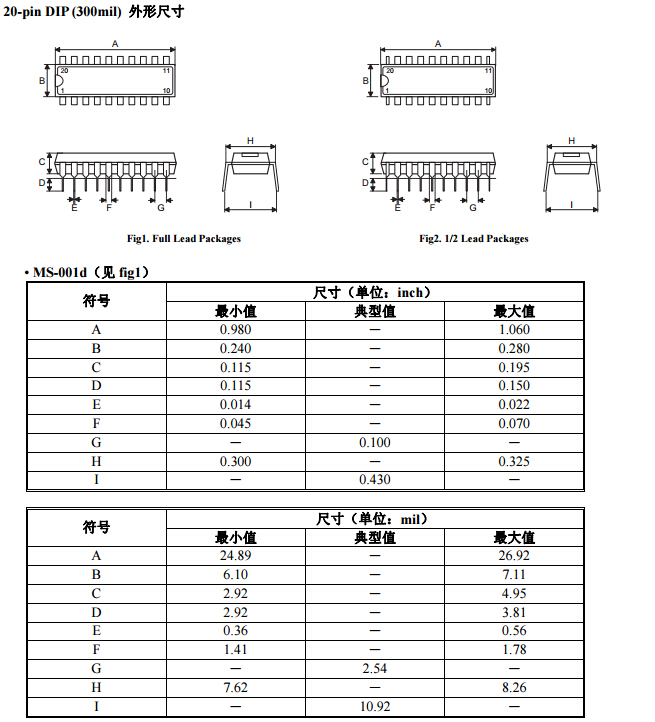

封裝外形尺寸：

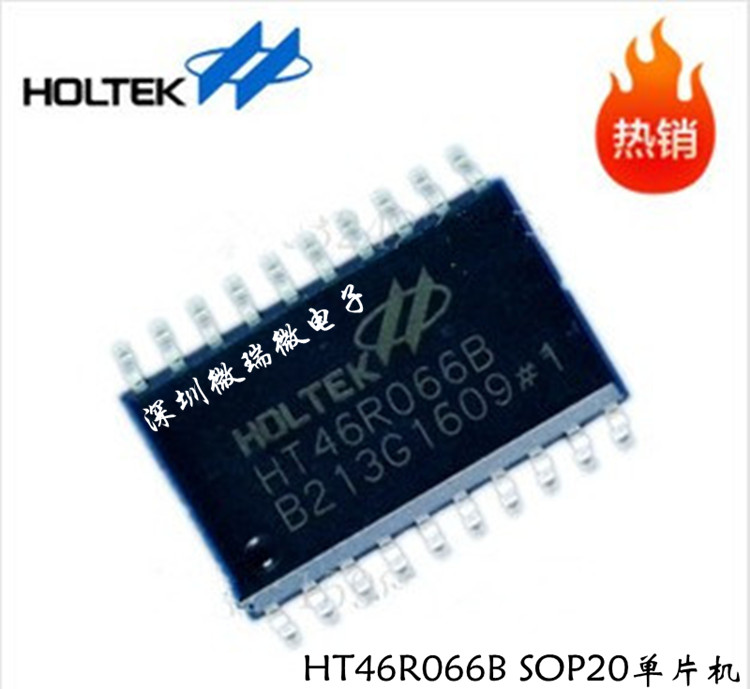

合泰HT46R066B（系列應用封裝）
合泰仿真機（外觀）
原裝，質量，正規發票！
