固定式多普勒超聲波流量計是一種耐用的、非接觸式測量污水的超聲波流量計，從管道外面測量管道內污水的流量，安裝時不需要截管或停流，因此沒有一般流量計所的法蘭，也不存在介質泄漏、壓力損失等問題。 多普勒超聲波流量計-污水超聲波流量計固定多普勒超聲波流量計主要應用于城市污水處理廠、排水泵站環保檢測及礦山、油田、冶金、化工、煉油、造紙、食品等行業的城市排水、工業廢水、生活污水、泥漿、紙漿、油水混合液等流量計量。適用于鋼鐵、硬質塑料管等硬質管材，可以對多種管徑和壁厚的管內含有懸浮固體顆粒或氣泡的二相液體進行測量。 固定多普勒超聲波流量計主要性能特點 可接入一組多普勒傳感器和液位計 明渠流量計量 性能指標 測量精度：多普勒法2% 測量介質：污水等多項介質的液體和漿體 管 材：碳鋼、不銹鋼、鑄鐵、塑料、玻璃鋼等致密性管材； 管徑范圍：DN50~2200MM 流速范圍：0.1~20m/s 主機工作溫度：-10°C~70°C； 主機工作濕度：85%RH多普勒超聲波流量計 主機功耗：<20W 防護等級：IP65 顯示：瞬時流量、累積流量 輸出：4-20mA或RS232/485、累積脈沖 傳感器工作溫度：-20~100°C 主機工作電源電壓：AC220V±20% 超聲波流量計有兩種，一種是時差測量法，另一種是多普勒法，很多用戶往往只知道其中一種，做個簡單對比，以便大家正確選型。 1.測量原理不同。時差法主要原理是當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。而多普勒法是利用超聲波在傳播路徑上如遇到微小固體顆粒或氣泡會被散射的特點工作的。 2.適用介質不同。時差法超聲波流量計只能測量比較潔凈的液體，遇到含有較多固體顆粒或者氣泡時就不能很好地工作。而多普勒是利用超聲波被散射的特性進行測量，所以多普勒適合測量含固體顆粒或氣泡的流體，潔凈液體反而不能測量。 3.測量精度不同。時差法測量精度較高，多普勒法測量精度較低。由于散射粒子或氣泡是隨機存在的，流體傳聲性能也有差別，如果是測量傳聲性能差的流體，則在近管壁的低流速區散射較強；而測量傳聲性能好的流體在高流速區散射占優勢，這就使得多普勒法的測量精度較低。雖然采用發射換能器與接收換能器分開的結構，這樣可以只接收流速斷面中間區域的散射，但與時差法比較測量精度還是低一些。 4.工況要求不同。時差法適用于滿管測量，而多普勒法適合測量滿管、非滿管、明渠等的流量 外夾式超聲波流量計可以測量滿管的液體流量計，可選擇隔爆兼本質安全型，隔爆等級Exd[ib]ⅡBT6，并可選擇本質安全型，防爆等級ExibⅡBT6，可測量的介質：飲用水、河水、海水、地下水冷卻水、高溫水、污水、潤滑油、柴油、燃油化工液體其他均質流體。 外夾式超聲波流量計特點： ① 穩定性好，精度高 線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1% ② 測量范圍廣，三種探頭可選 選用不同型號的傳感器,可實現口徑 DN15 ～ DN6000mm 管道流量的測量 測量流速范圍可達-32m/s---+32m/s 采用一體式結構，在測量點即可完成測量，符合絕大多數儀表的使用習慣，結構更合理； ③ 防護等級高， 采用全灌膠防水工藝，防護等級IP68；體積小，具有防水、防爆（本安型）功能； 本地顯示；可選配所有種類傳感器； 可浸入水下2米工作 ④ 多重顯示，操作方便簡捷 一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單 既可用磁性棒在一次表上瀏覽參數，出可通過二次表用中文進行參數再設定或顯示,使用操作方便簡捷 ⑤ 支持中英文菜單 不同版本的流量計，可支持中文或英文菜單 ⑥ 可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高 ⑦ 抗干擾能力強 采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源 ⑧ 強大的自動記憶功能 自動記憶前64日、前64月、前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是否正常。 ⑨ 組網快捷，傳輸距離遠 一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計電纜成本高、抗干擾能力差、傳輸距離短等問題

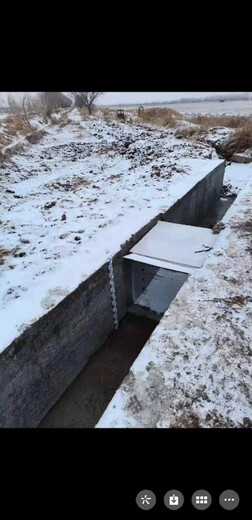

流量計采用速度面積法測流，利用流速儀測量流速V，利用水位計測量水位H，預先在控制器設置的渠道參數，控制器可以利用水位自動換算出過流面積S，流體的流量公式為：Q= V×S，其中V- - - -流速 S- - - -過流面積Q- - -瞬時流量，由于采用了速度面積法測流，其可以適用于形態的斷面。

超聲波流量計技術性能：
1、測量介質：各種液體。
2、管徑范圍：DN10mm～6000mm。
3、流速范圍：0.01／s～30m／s 。
4、準確度：體積流量／測量值的±1％取決于應用條件測量值的±0.5％。
5、操作溫度：-30～40℃。
6、電源：內置可充電電池3節AAA內置Ni-H電池適配器100V-240VAC 。
7、分辨率：0.025cm／s。
8、反應時間：1S 。
9、操作時間：在電池充滿電的情況下＞14h。測量精度：優于1.0%。
10、重復性：優于0.2%。
11、測量周期：500ms（每秒2次，每個周期采集128組數據）。
12、工作電源：90?230VAC（內置鎳氫充電電池，充足后可持續工作12小時）。
13、操作：4×4＋2盤盤；帶充電指示燈。
14、安裝方式：外敷式安裝，操作簡單，方便。
15、顯示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等。
16、信號輸出：非隔離RS232（FUJI擴展協議）。

其他功能：
1、內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等。
2、標準數據接口RS232用于聯網檢測或導出記錄數據。
3、自診斷，提示當前工作狀態是否正常。
手持式超聲波流量計配置：
1、主機：1臺；
2、傳感器：1對；
可選配傳感器：
標準小型傳感器S 1型（適用DN15~100mm/適用溫度0?70℃）
標準中型傳感器M1型：（適用DN50~700mm/適用溫度0?70℃）
標準大型傳感器L 1型：（適用DN300~6000mm/適用溫度0?70℃）
高溫小型傳感器S1H 型：（適用DN15~100mm/適用溫度0?160℃）
高溫中型傳感器M1H 型：（適用DN50~700mm/適用溫度0?160℃）
標準小型支架傳感器S1Z 型：（適用DN15~100mm/適用溫度0?70℃）
標準中型支架傳感器M1Z型：（適用DN50~700mm/適用溫度0?70℃）
3、鋼鏈：1套（外綁式傳感器）；
4、充電器：1個；
5、數據線：1條；
6、電纜：2條（單根長5米）；
7、偶合劑：1瓶；
8、卷尺：1只 ；
9、防護箱：1個（鋁合金）。
超聲波流量計管道：


1 管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；


2 管內徑：15mm~6000mm；


3 直管段：傳感器安裝點好滿足上游10D，下游5D，距泵出口30D（D指管徑）；


測量介質：


1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；


2、溫度：0℃~160℃；


3、濁度：≤10000ppm，且氣泡含量小；


4、流速：0~±30m/s；


5、流向：正、反向雙向計量，并可計量凈流量；


手持式超聲波流量計工作環境：


1、主機溫度：-30℃~80℃；


2、流量傳感器溫度：-40℃~160℃；


3、溫度傳感器溫度：根據用戶需要選定；


4、主機濕度：85%RH；


5、流量傳感器濕度：可浸水工作，水深≤3m；


6、電源：AC220V或DC8~36V或AC7~30V。
