磁浮子翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。紅色和黑帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰。
磁浮子翻板液位計，它的結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子(簡稱磁性浮子)在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱(也成為磁翻板)的靜磁力耦合作用導致磁翻柱翻轉一定角度(磁翻柱表面涂敷不同的顏色)，進而反映容器內液位的情況。 配合傳感器(磁簧開關)和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值(4～20mA)信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的結合。
適用范圍及特點:
本液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的。采用磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。
同時，隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。


應用：


HC-UHZ型磁浮子翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
結構及工作原理：
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

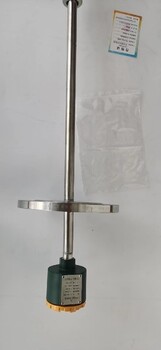

浮球連續式液位傳感器，是將液位轉變?yōu)?~20的連續電流或者電阻，通過電纜連接到二次顯示儀表或控制室內，以便集中指示和觀察。由本體、浮子、法蘭盤或螺紋以及液位變送器等組成。可廣泛應用于石油、化工、橡膠、醫、船舶、軍事、電力、食品、水處理等行業的各種塔、罐、槽、球形容器和鍋爐等設備作介質液面的位置指示和自動控制。

塑料材質PP、PVDF，可適用于強酸堿場所；

金屬材質有 SUS304/316L，可適用于高溫200℃，高壓kg/cm2場所。

金屬浮球有ψ45、ψ52、ψ75等規格，

塑料則有ψ48、ψ55。比重從0.5 ～0.8g/cm3。

輸出4 ~ 20或電阻三線式，供應電壓為5 ~ 30VDC。

接線盒：不銹鋼、鋁合金、PC、PP

接續方式有牙口型PT、PF、NPT、BSP，法蘭型JIS、DIN、ANSI等規格。

出線或接線盒防護等級為IP-65及Ex規格。

規格亦可配合客戶需求訂制。


工作原理

HFQ浮球連續式液位計是利用浮球內磁鐵隨液位變化，來改變連桿內的電阻與磁簧開關所組成的分壓電路，磁簧開關的間隙愈小，精度愈高。分壓可經過轉換器變成4～20或電阻，傳送至儀表或其它二次顯示設備，實現遠程。連桿的長度為4m，產品耐壓為6.4Mpa,可替代差壓式液位變送器。


優點

1、測量范圍可根據用戶的實際要求制作。
2、指示機構與被測介質完全隔離，因而密封性好，使用安全。
3、結構簡單、安裝方便，維護費用低。
4、可以訂制耐腐蝕型。

主要技術參數
1、量程范圍：300～6000
2、介質密度（g/cm3）：0.5～2
3、工作溫度（℃）：-40～100；-20～200；高溫訂制；
4、壓力等級（Mpa）：≤10
5、工作電源：24VDC或12VDC
6、輸出：4～20
7、如有要求可在訂貨時說明

磁翻板液位計產品特點：
1.便于安裝維護、使用壽命長
2.數據顯示清晰直觀、測量范圍廣
3.高度密封，防水性能好
4.可以選擇安裝液位變送器實現遠傳
5.可安液位開關，實現開關控制或警報
6.適用場所、行業廣泛
