溫度范圍-70~150度型號TS-49電源380V重量800kg均勻度1內箱才質304不銹鋼外箱材質烤漆

型 號

TS-42（A～C）

TS-80（A～C）

TS-150（A～C）

TS-252（A～C）

TS-450（A～C）

內部尺寸W×H×D(cm)

40×35×30

50×40×40

60×50×50

70×60×60

80×75×75

外部尺寸W×H×D(cm)

140×180×145

148×190×155

160×200×175

175×210×187

190×220×200

溫度范圍（測試區）

(150℃～A：-45℃；B：-55℃；C：-65℃)；(高溫區：+60℃～+150℃；低溫區-10℃～-65℃)

升溫時間(蓄熱區)

RT～200℃約需35min

降溫時間(蓄冷區)

RT～-70℃約需85min

溫度回復時間／轉換時間

≤5min內 / ≤l0秒內

溫度控制精度／分布精度

±0.5℃／±2.0℃

保溫材質

耐高溫高密度氯基甲酸乙醋泡沫絕緣體材料

系統

P．I．D + S．S．R + 微電腦平衡調溫控制系統

冷卻系統

半密閉式雙段壓縮機(水冷式)／全密閉式雙段壓縮機(風冷式)

安全保護裝置

無熔絲開關、壓縮機高低壓保護開關，冷媒高壓保護開關、故障警告系統，電子警報器

配 件

觀視窗(特殊選購型)、上下可調隔層兩片、通電測試孔、腳輪、水平支架

電 源

AC380V 50Hz／60Hz 3 ∮

重量(大約

700Kg

900Kg

l200Kg

1400Kg

1900Kg

冷熱沖擊測試箱制冷系統組件：
壓縮機：制冷系統的核心是壓縮機，此方案我們采用2套“谷輪”(DWMCOPELAND)半封閉渦旋式壓縮機，組成一套復疊式制冷系統，以工作室的降溫要求。復疊式系統包含一個高壓制冷循環和一個低壓制冷循環，其連接容器為蒸發器，蒸發冷凝器的功能為將低壓循環的蒸發器作為高壓循環的冷凝器之用。
油分離器：壓縮機是否有足夠的冷凍油，將直接影響其壽命，冷凍油若進入系統，特別是各換熱器中，將大大降低其性能，為此，系統需設置油分離器，根據我公司以往選用進口油分離器的使用情況及經驗，、我們為此設備配備歐美“艾高”ALCO油分離器。

冷熱沖擊測試箱規格與技術參數：
型號:TS-100A工作室尺寸:450×450×500外型尺寸:1560×870×1545
型號:TS-225A工作室尺寸:600×600×600外型尺寸:1710×1020×1845
型號:TS-500A工作室尺寸:800×800×800外型尺寸:1910×1220×2265
型號:TS-010A工作室尺寸:1000×1000×1000外型尺寸:2110×1420×2665

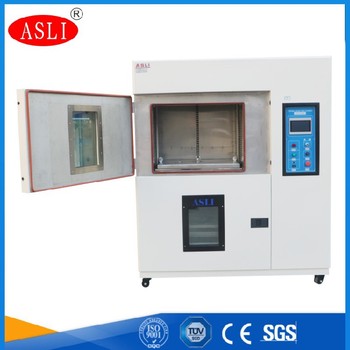

艾思荔生產的冷熱沖擊測試箱可立設定高溫、低溫及冷熱沖擊三種不同條件之功能，并于執行冷熱沖擊條件時,可選擇二槽式或三槽式及冷沖、熱沖進行沖擊之功能，具備高低溫試驗機的功能。可力當作高溫箱或低溫箱使用,一機三用。



led冷熱沖擊試驗箱制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。*后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。

口冷熱沖擊試驗箱性能參數：



??進口冷熱沖擊試驗箱采用原裝日制微電腦大型液晶LCD(320x240Dots)中英文顯示控制系統。

??高程序記憶容量，可設定儲存100組程序，*大循環設定9999Cycles，每段時間*大設定999Hrs59Mins。

??具有RS-232C通信接口裝置，可與計算機聯機操控/編輯/記錄及二組動態接點(TimeSignalRelay)，使用便捷。

??執行冷熱沖擊條件時，可選擇2Zone或3Zone之功能。

??具備全自動，系統回路，任一機件動作，完全由P.L.C.鎖定處理。

??機件固障時，配有自動機回路及警示訊號。發現輸入電力不穩定時，具有緊急停機裝置。

??溫濕度控制儀表：可編程日本OYO9226S觸摸屏輸入，根據客戶要求可任意設定不同高低溫沖擊溫度點，滿足做測試的不同需求.

??此設備分為：高溫蓄熱區，低溫蓄冷區，產品測試區(三區完全立)

??設備測試區尺寸：36cm*35cm*40cm(寬*高*深)

??高溫槽溫度范圍：+60~200℃.

??低溫槽溫度范圍：-10℃~-70℃

??實驗箱沖擊溫度：高溫+60～150℃.低溫A：(-10～-40℃)B：(-10～-55℃)C：(-10～-65℃)

??高低溫轉換時間：≤10S

??高低溫恢復時間：3~5min(非線性空載下)

??控制精度：溫度±0.2℃(指控制器設定值和控制器實測值之差)

??溫度波動度：≤0.5℃(溫度波動度為中心點實測*高溫度和*低溫度之差的一半)

??溫度誤差：≤±1℃(工作室溫度控制器顯示值的平均溫度減去中心點實測的平均溫度)

??溫度均勻度：≤2.0℃(溫度均勻度為每次測試中實測*高溫度和*低溫度之差的算術平均值)

??預熱區升溫速度：≥3℃/min(非線性)

??預冷區降溫速度：≥2℃/min(非線性)
