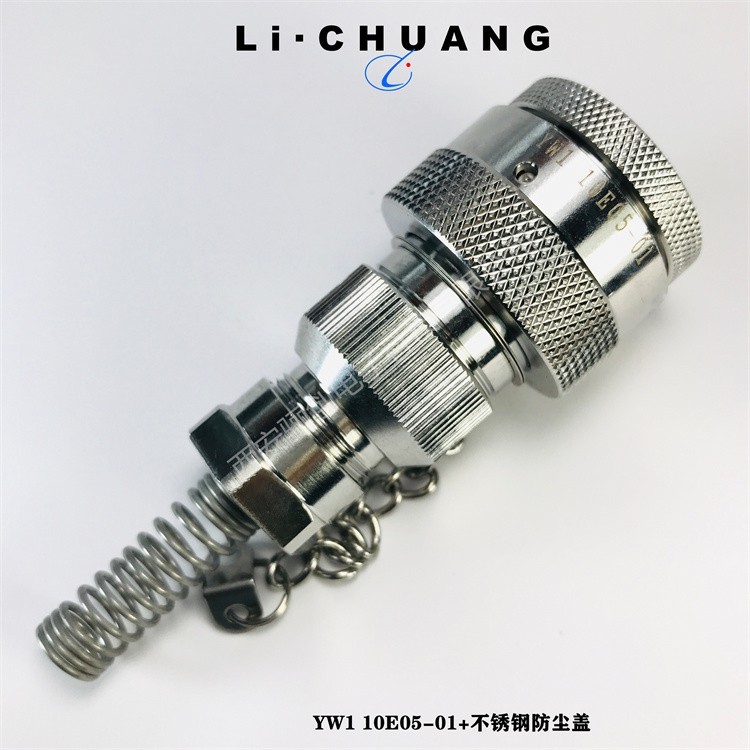

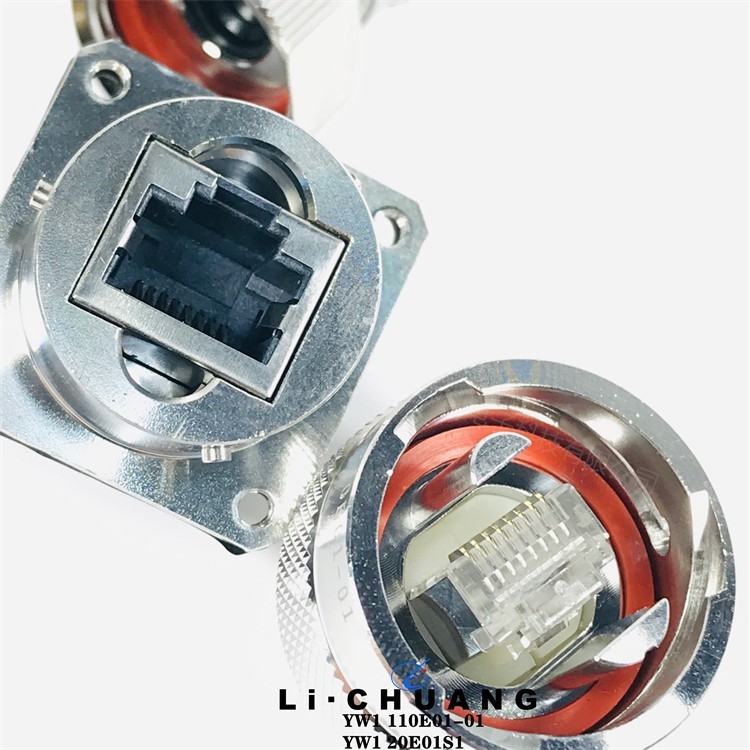

YW系列耐環境高速網絡圓形電連接器是將RJ45、USB，MiniUSB及1394等網絡數據接口集成于標準圓形連接器中，
以提高網絡信息傳輸的可靠性，耐環境性和抗振動沖擊性，同時也具有連接快速，安裝及接線方便等優點。是一種高可
靠的新型網絡連接器，特別適用于惡劣環境下網絡與網絡間，網絡與PC間及PC與數碼設備間的數據傳輸。接口尺寸符合
ML-C-26482(GJB598)和GJB599的安裝,性能指標符合GJB598和TIA/EIA-568。

一、使用環境條件
工作溫度:-55-+125C
相對濕度:40℃90%-95%
二、電氣特性
工作電壓:150V(RJ45)
30V(USB.MiniUSB)
40V(1394)
耐壓:1000V(RJ45)
500V (USB，MiniUSB)
500V(1394)
工作電流:1.5A(RJ45)
1A(USB、MiniUSB)
1.5A(1394)
數據傳輸性能
RJ45:衰減:0.3dB(100MHz)
串擾:40dB(100MHz)
阻抗:100Ω
傳輸速率:1000Mbps
接觸電阻:<20mΩ(RJ45)
≤30mΩ(USB)
≤50mΩ(1394.MiniUSB)
絕緣電阻:≥5000MΩ
USB，1394符合USB2.0及IEEE1394標準的要求
三、機械特性
振動:10-2000Hz147m/s2
沖擊:490m/s
機械壽命:插拔≥500次

包裝與運輸 - 包裝：每個連接器均采用防靜電袋包裝，外箱采用堅固的紙箱包裝。 - 運輸：確保運輸過程中避免劇烈震動和碰撞，防止產品損壞。 售后服務 我們提供全面的售后服務，包括產品咨詢、技術支持、維修服務等。如有任何問題，請隨時聯系我們的客服團隊。

圓形連接器的常見類型： 1. M系列連接器：常用于工業自動化，如M8、M12連接器。 2. 航空連接器：用于航空航天領域，具有高強度和耐高溫特性。 3. 連接器：符合標準，具有高可靠性和耐用性。 4. 防水連接器：具有高IP防護等級，適合戶外或水下應用。 5. 信號傳輸連接器：用于傳輸高頻信號或數據，如USB-C、HDMI等。

安裝與維護 1. 安裝：確保連接器插頭和插座正確對準，輕輕推入直至聽到“咔嗒”聲，表示連接到位。 2. 維護：定期檢查連接器的外觀和電氣性能，確保無損壞和松動。清潔時使用干燥的軟布，避免使用腐蝕性清潔劑。
注意事項 - 請勿在超過額定電壓和電流的條件下使用。 - 避免在強振動和沖擊的環境中使用。 - 安裝和拆卸時請勿用力過猛，以免損壞連接器。

技術參數 - 額定電壓：250V AC/DC - 額定電流：5A - 40A（根據型號不同） - 接觸電阻：≤5mΩ - 絕緣電阻：≥1000MΩ - 耐壓強度：1500V AC/min - 工作溫度：-40°C 至 +85°C - 防護等級：IP67/IP68 - 材料：外殼：鋁合金/不銹鋼；接觸件：銅合金鍍金/銀
