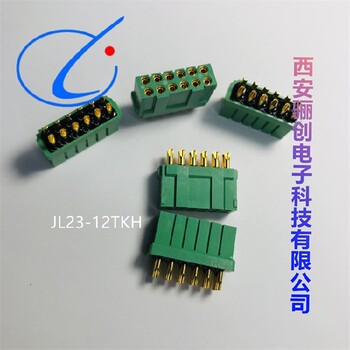

產品選用必知事項
?HJ30J ?-- ?□ ? ?ZK/TJ ? ?□ ? □ ?-- ? □ ?
? ?① ? ? ? ② ? ? ③ ? ?④ ?⑤ ? ? ? ⑥ ??
①主稱代號：HJ30J
②接觸件數目：12、18、24、30、36、55、100芯
外殼結構：P-垂直安裝結構 ? ?L-水平安裝結構 ? 不表示-自由端殼體結構；
③連接器類型：TJ—插頭裝插針；
? ? ? ? ? ? ? ZK—插座裝插孔；
④接觸件端接形式： 無表示-壓接形式 ? ?S-焊接形式
? ? ? ? ? ? ? ? ? ?N-直式印制板形式印制板網格間距為1.27*1.27；
? ? ? ? ? ? ? ? ? ?NB-表面貼裝形式
? ? ? ? ? ? ? ? ? ?W-印制板網格間距為1.27*1.27
⑤鎖緊及安裝組件類型：如L、K、P型等，詳見J30J系列產品鎖緊組件類型及使用說明；
? ? ? ? ? ? ? ? ? ?其中：直式印制板產品鎖緊組件為P51型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N5型印制板產品鎖緊組件為P92型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N8型印制板產品鎖緊組件為P85型鎖緊組件，與J30J產品不同；
⑥改型產品標示：A-尾部有夾線壓板
? ? ? ? ? ? ? ? J-印制板焊盤間距為1.27（于表面貼裝產品）接點
注：如果用戶需求帶導線的壓接產品，需與我公司技術人員溝通確認導線規格，并由我公司技術人員提供新的訂貨型號，在合同中注明接線要求。

訂貨說明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列為XCA線簧式壓接電連接器。
14表示此連接器外殼號是14號，安裝插座的開孔尺寸也就是14mm左右，另外還有18號、22號、24號27號、30號、33號、36號，39，數值越大也就意味著插座的外殼安裝尺寸越大。
F表示插座形式是方法蘭式的插座，此處還可以是(T:插頭、
S:雙頭密封插座、) 。
3表示接觸件的數量，也就是通俗講的航空插頭的芯數或針數，具體的組合請參考以下資料中的（XCA系列接點排列圖）。
Z1表示鍍金的插針，此處還可以是（K1鍍金的插孔）詳細請參考以下資料中的（XCA系列型號代號及意義）。
P1表示尾部的結構形式和航空插頭的表面處理顏色，此處還可以有很多代號，詳細請參考以下資料中的（XCA系列型號代號及意義）。
綜合上面的注解，范例中斜線前部分的含義就是：XCA系列外殼號為14的方法蘭插座內裝3根鍍金插針，插座的尾部無螺紋且航空插頭的表面處理為化學鍍鎳。
綜合上面的注解，范例中斜線后部分的含義就是：XCE系列外殼號為14的插頭內裝3根鍍金插孔，插頭的尾部有螺紋選配附件且航空插頭的表面處理為化學鍍鎳

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。
